电流放大器 MP118

运算测量用于温度

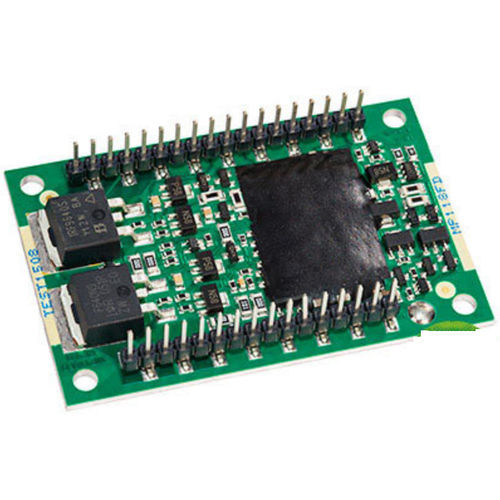

MP118 是一款低静态、高功率耗散运算放大器，集成了多个新的板载电路保护层，包括过流关断。MP118FD 采用开放式框架产品设计，占地面积仅为 26 平方厘米（4 英寸），静态电流仅为 25 毫安，内部功率耗散可达 100 瓦。除了温度关断和外部关断功能外，该器件还提供了一个新功能，即在过流情况下完全关闭器件的输出驱动器，从而取代了过流限制功能。这将防止功率放大器因电流过大和功率耗散不安全而承受过大压力。同样全新的板载温度监测电路使 MP118 能够在发生任何永久性损坏之前关闭系统。在电气性能方面，MP118 也不令人失望。该产品兼容高达 200V 的电源，能够提供 10A 的连续输出电流或 12A 的峰值输出电流，功率带宽为 140kHz。 过流关断保护 两根电流检测线应直接跨接在电流检测电阻器上。如图 6 所示，为使过流保护正常工作，必须将引脚 28 连接到放大器输出端，将引脚 27 连接到电流检测电阻器 RLIM 的负载端。这种连接将绕过由插座和焊点以及放大器内部损耗形成的寄生电阻 RP。除图中所示位置外，电流检测电阻不得置于输出电路的任何位置。电流检测电阻的值
