信号放大器 PB50

功率电流电压

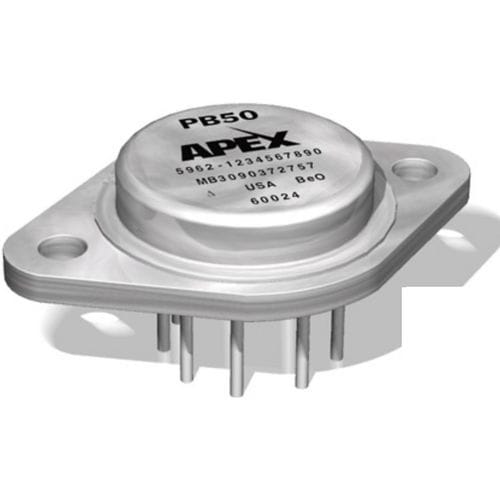

PB50 是一款 2A 200V 功率增压放大器，设计用于为小信号通用运算放大器提供电压和电流增益。通过在驱动器放大器的反馈回路中使用 PB50 功率增益放大器，产生的复合放大器具有驱动器的精度和增益放大器的扩展输出电压范围和电流能力。在某些应用中，PB50 也可以不使用驱动放大器，只需要一个外部限流电阻器即可正常工作。 大多数驱动器/增益配置不需要补偿，但只需一个外部电容器即可实现。虽然功率放大器的配置非常简单，但通过选择驱动器放大器、限流、电源电压、电压增益和补偿，可以提供极大的灵活性。 PB50 是一种混合产品设计，采用电气隔离、密封的 8 引脚 TO-3 金属封装。目标应用包括高压仪器、静电传感器、偏转和可编程电源。
