信号放大器 PB58
功率电流电压

信号放大器
信号放大器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
信号, 功率, 电压, 电流, 运算
功能
仪表
其他特性
高电压, 可编程, 绝缘, 混合
电压

300 V

电流

1.5 A, 2 A

产品介绍

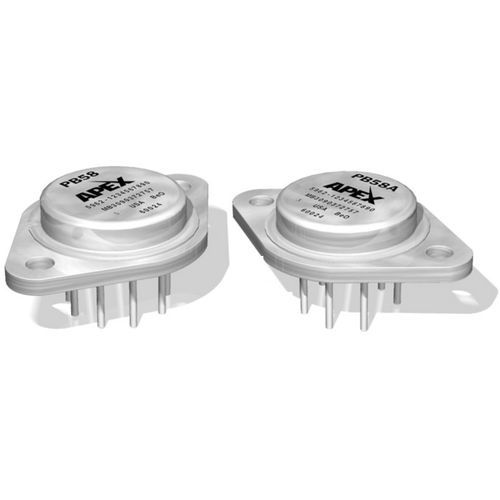

PB58 是一款 1.5A 300V 功率增压放大器,设计用于为小信号通用运算放大器提供电压和电流增益。通过在驱动器放大器的反馈环路中使用 PB51 功率增益放大器,产生的复合放大器既具有驱动器的精度,又具有增益放大器的扩展输出电压范围和电流能力。在某些应用中,PB51 可以不使用驱动放大器,只需要一个外部限流电阻器即可正常工作。 大多数驱动器/增益配置不需要补偿,但只需一个外部电容器即可实现。虽然功率放大器的配置非常简单,但通过选择驱动器放大器、限流、电源电压、电压增益和补偿,可以提供极大的灵活性。PB58 的压摆率高达 100V/µs,功率带宽最小为 320kHz,静态电流低至 12mA。 PB58 采用混合产品设计,采用电气隔离、密封的 8 引脚 TO-3 金属封装。目标应用包括高压仪器、静电传感器、偏转和可编程电源。 PB58A 是 A 级版本,在输出电流(2A)、压摆率(100V/µs)和偏移电压方面性能更强。

---

PDF产品目录

Apex Precision Product 的其他产品

Power Operational Amplifiers
