信号放大器 SA160

电流开关D级

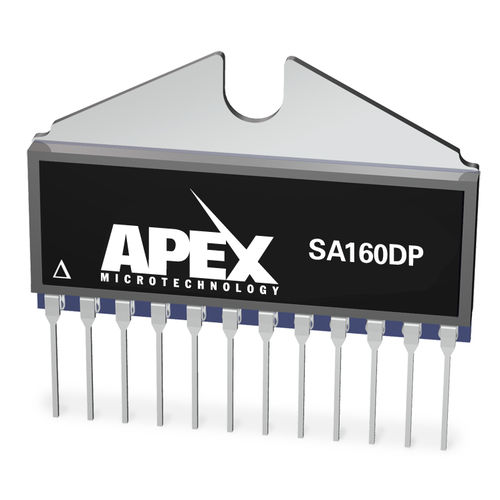

SA160DP 和 SA160DPA 是低成本、完整的 H 桥 D 类 "开关 "放大器，用于驱动有刷型电机和无功负载。这些全桥放大器可在高达 80V 的单电源上工作，标准型号 SA160DP 可提供高达 10A 的连续输出电流，A 级 SA160DPA 可提供高达 14A 的连续输出电流。作为 Apex Microtechnology SA60 H 桥电机驱动器的后续产品，SA160DP/SA160DPA 均采用超低 RDS(ON) 设计，在整个 -40°C 至 +85°C 工作温度范围内的典型值为 140mΩ，从而减少了近 50% 的散热量。SA160DP/SA160DPA 的开关频率可由内部产生，并可通过外部积分电容器编程，最高可达 125kHz。这两款设备还可由外部开关信号控制，频率最高可达 250kHz。使用外部 TTL 兼容 PWM 信号可同时实现方向和振幅控制。标准级的负载功率为 800W，输出效率高达 97%；SA160DPA 的负载功率可达 1.2kW。SA160DP/SA160DPA 采用与 SA60 相同的 12 引脚 PowerSIP 封装，可直接替换，引脚兼容。
