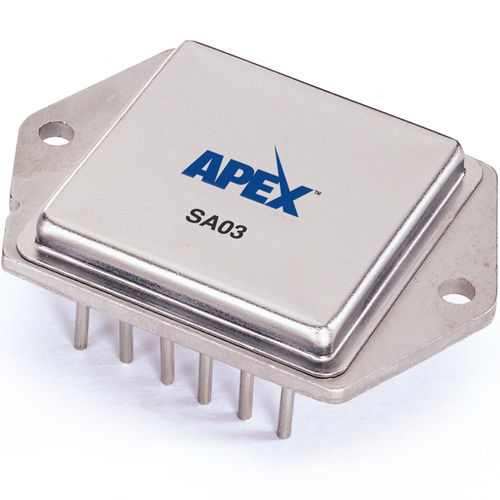

混合放大器 SA03

脉冲宽度调制器交换频率

SA03 是一款 30A 100V 脉宽调制 (PWM) 放大器，可为负载提供高达 3,000W 的功率。通过将内部 45kHz 振荡器除以二的时钟输入级，可实现 23kHz 的开关频率，且无需外部元件。外部振荡器可用于降低开关频率或同步多个放大器。 SA03 的保护功能包括电流检测，为器件的每一半桥电路提供振幅和方向数据，并允许关机输入关闭 H 桥输出的所有四个驱动器。高边限流和可编程低边限流可保护放大器免受电源短路或接地短路以及负载短路的影响。H 桥输出 MOSFET 可通过芯片的直接温度传感器防止热过载。这款 PWM 放大器采用混合产品设计，采用 12 引脚密封隔离金属电源封装，仅需 3 平方英寸的电路板空间。
