功率放大器 PA7 series

运算混合绝缘

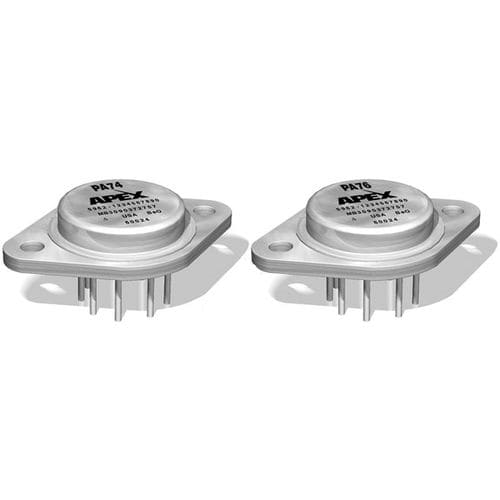

PA74 是一款双功率运算放大器，在 5V 至 40V 单电源下具有 2.5A x 2 的连续输出电流。PA74 的产品设计采用了单片和混合技术，将两个集成电路置于电气隔离、密封的 8 引脚 TO-3 金属封装中。因此，对于需要在每块电路板上安装多个放大器或桥接模式配置的应用而言，这是一种经济高效的解决方案。 PA74 的集成电路采用双输入和输出级设计，以实现所需的输入和输出特性。输入级利用单个集成电路上的双功率放大器驱动输出级。输出级采用非反相统一增益缓冲器配置。放大器的输出级也经过稳定性补偿，但不建议用作单增益跟随器。 PA74A 是 A 级版本，提供 3A x 2 输出电流，在偏移电压和电压摆幅方面性能更强。PA74M 是不符合...标准的版本。
