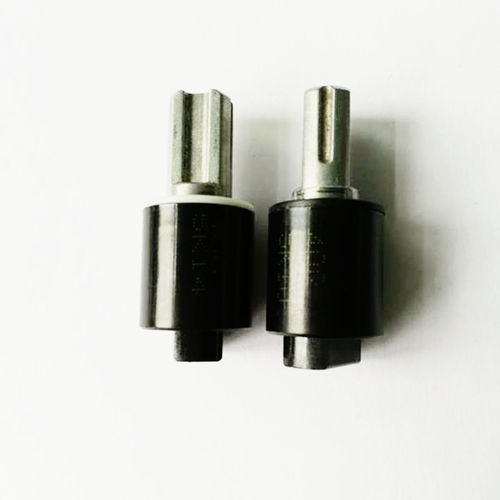

旋转缓冲器 Q20B series

流体机械铰链

- 注：规格扭矩为每分钟20转，温度23℃±2℃时测得的数据 * 最大使用角度 110 * 使用温度范围 -5~50℃ * 本体质量: 11.5 ± 1g * 产品外壳和盖的材料: PBT * 回转轴的材料: PPS,PBT 或 锌合金 *使用油： 硅油 产品尺寸示意图 1. 缓冲器根据使用环境温度的变化扭矩发生变化。其变化规律为环境温度提高时扭矩下降，环境温度下降时扭矩升高。动作时间放慢。这是因为环境温度变化时粘性油的粘度也随之变化的缘故。但是当环境温度恢复到常温时，扭矩也会恢复到原来的数值。 请见下图所示的温度特性。 2. 缓冲器的动作角度如下图所示为115度。超过115度回转式有损坏缓冲器的可能，请在外部安装停止位置。动作角度基准以后部安装固定凸台上下平面90度为基准。 3. Q20B是固定扭矩式缓冲器，扭矩不能调整。但是如果通过变更使用的粘性油，可接收从1至4N扭矩的特殊订货。 4. 一般3.5N以上为金属轴，但根据客户需求3.5N以下也可订金属轴。 5. 缓冲器的扭矩发生方向根据缓冲器机种不同，请根据不同的使用方法选用合适的缓冲器。
