设计。
中心吹出,支持控制和锁定控制。

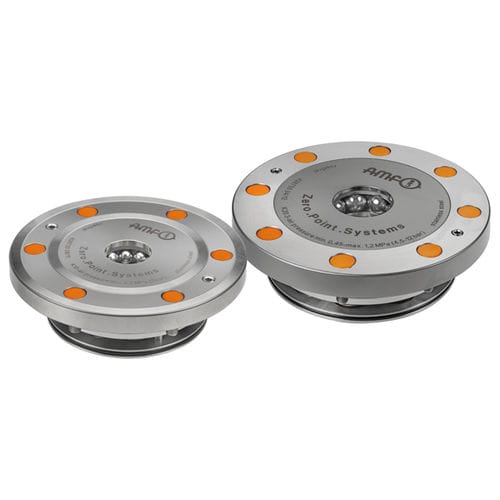

用于自动化解决方案的零点夹持系统,用于所有领域的切割和非切割加工的设置时间优化的夹持,也用于食品、制药和化学工业。
注意。
锁定控制。打开夹持模块时为静压,锁定夹持模块时为通流。
通过吹气功能进行支持控制。静态压力与支持的可互换托盘。
安装夹持模块以气动方式打开,并通过弹簧力进行机械锁定。随后可以在任何时候解除压力管道的连接(模块在正常压力下被夹紧)。
夹具模块有五个连接点。
1 = 气动打开
3 = 气动吹出
4 = 气闸控制,进气口
5 = 通气
8 = 气动锁紧控制,进气口
根据要求。
- 安装示意图
- 更多自动化选项
---
