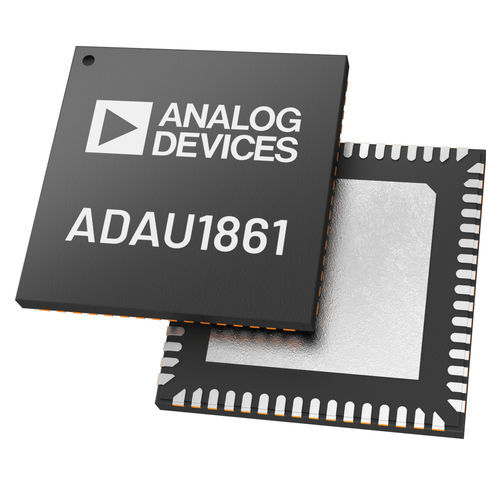

音频编解码器 ADAU1861

ADAU1861 是一款具有三个输入和一个输出的编解码器，集成了两个数字信号处理器 (DSP)。从模拟输入到 DSP 内核再到模拟输出的路径经过优化，可实现低延迟。 应用 汽车音响系统 数字音频效果处理器 可编程 FastDSP 音频处理引擎 采样率高达 768 千赫 双模滤波器、限幅器、音量控制、混音 Tensilica HiFi 3z DSP 内核 每个周期四 MAC：24 × 24 位乘法器和 64 位累加器 灵活的功率运行模式：24.576 MHz、49.152 MHz、73.728 MHz 和 98.304 MHz 总内存 336 kB JTAG 调试和跟踪 低延迟、24 位 ADC 和 DAC 106 dB SNR（信号通过带有 A 加权滤波器的 ADC） 110 dB 综合 SNR（信号通过 DAC 和耳机，带 A 加权滤波器） 可编程双精度 MAC 引擎，最大 24 级均衡器 串行端口采样率为 8 kHz 至 768 kHz 5 μs 组延迟（fS = 768 kHz）模拟输入到模拟输出，带 FastDSP 旁路（零指令） 3 路差分或单端模拟输入，可配置为麦克风或线路输入 8 路数字麦克风输入 模拟差分音频输出，可配置为线路输出或耳机驱动器 2 个 PDM 输出通道 PLL 支持 30 kHz 至 36 MHz 的任何输入时钟速率 4 个通道异步采样率转换器（ASRC） 2 个 16 通道串行音频端口，支持 I2S、左对齐、右对齐或高达 TDM16（涡轮增压模式下为 TDM12） 8 个内插器和 8 个衰减器，路由灵活 电源 模拟 AVDD，典型值为 1.8 V 数字 I/O IOVDD，1.1 V 至 1.98 V 数字 DVDD，0.85 V 至 1.21 V 耳机 HPVDD_L，1.2 V 至 AVDD 控制/通信接口
