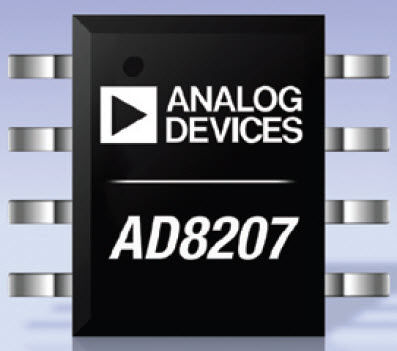

电压放大器 AD8207

差分高电压PWM

AD8207是一款单电源差动放大器，非常适合在大共模电压情况下放大小差分电压。采用5 V电源时，输入共模电压范围为−4 V至+65 V。AD8207采用3.3 V至5 V单电源供电，非常适合承受电磁阀和电机控制等应用中常见的大输入PWM共模电压。 AD8207采用8引脚SOIC封装。相对于温度的出色直流性能使测量环路误差保持较小。失调漂移典型值小于500 nV/°C，增益漂移典型值低于10 ppm/°C。 AD8207非常适合双向电流检测应用。它具有两个基准引脚VREF1 和 VREF2 ，允许用户将器件的输出轻松偏置到电源电压范围内的任何电压。当VREF1 与 V+引脚相连、 VREF2 与 GND 引脚相连时，输出设置为半量程。将两个基准引脚与GND相连可提供从地电压附近开始的单极性输出。将两个基准引脚与V+相连可提供从V+附近开始的单极性输出。将外部低阻抗电压施加于VREF1 和 VREF2 引脚可实现其它输出偏移。 应用 - 下列应用中的高端电流检测： 电机控制 电磁阀控制 喷油控制 引擎管理 悬架控制 车辆动态控制 DC-DC转换器
