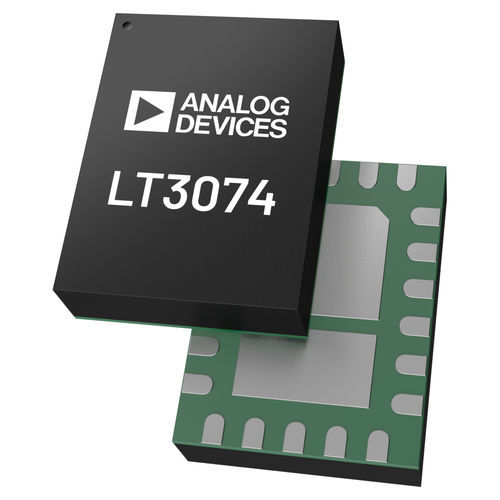

模拟集成电路片 LT3074

接口

LT3074 是一款具有 PMBus 串行接口的低电压、超低噪声和超快瞬态响应线性稳压器。该器件可提供高达 3A 的电流，典型压降为 45mV。4.7μF 基准旁路电容器可将输出电压噪声降至 1.2μVRMS。宽带宽和高 PSRR 允许使用小型陶瓷电容器，从而节省了体积电容和成本。LT3074 由带有图形用户界面 (GUI) 的 LTPower...y 软件开发工具提供支持。 LT3074 的 SETRES 引脚具有 100μA 的精密基准电流源。将一个电阻器从 SETRES 引脚置入接地，可设置输出电压。LT3074 的单位增益操作提供了几乎恒定的输出噪声、PSRR、带宽和负载调节，与编程输出电压无关。此外，LT3074 还集成了独特的跟踪功能 (VIOC)，用于控制上游开关稳压器，以保持 LT3074 上的电压恒定，从而最大限度地降低功耗。 PMBus 控制允许以 0.05A 的离散步长设置 1A 至 6.4A 的输出电流限制。PMBus 遥测功能可提供有关输出电压和电流、输入电压、偏置电压和芯片温度的信息。LT3074 具有一个 CLKDIS 引脚，用于控制内部时钟。将该引脚拉至 BIAS 位置可禁用内部时钟，从而将 LT3074 置于 "静音模式"。LT3074 采用紧凑型 22 引脚（3 毫米 × 4 毫米）LQFN 封装（具有 QFN 基底面的层压封装）。 应用 射频电源：PLL、VCO、混频器、LNA、PA 高速/高精度数据转换器 低噪声仪器 开关电源后置稳压器
