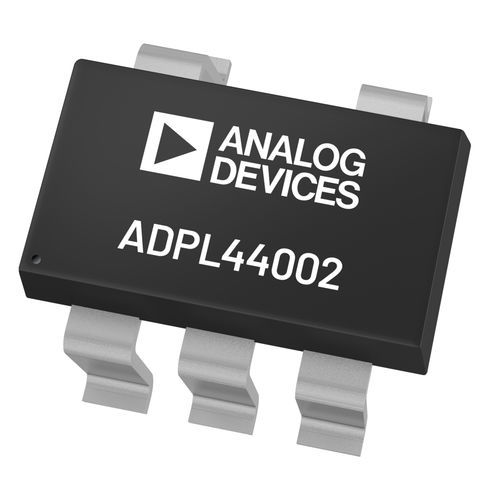

混合信号集成电路片 ADPL44002

模拟

ADPL44002 是一款 CMOS 低压差 (LDO) 线性稳压器，工作电压为 2.7V 至 40V，输出电流高达 200mA。这款高输入电压 LDO 是工作电压从 39V 降至 1.2V 轨的高性能模拟和混合信号电路的理想稳压器。该器件采用先进的专有架构，具有高电源抑制、低噪声等特性，并通过 2.2μF 陶瓷输出电容器实现了出色的线路和负载瞬态响应。对于 5V 或更低的固定选项，ADPL44002 稳压器的输出噪声为 20μVRMS，与输出电压无关。 ADPL44002 有四种固定输出电压可供选择。现货供应的电压如下：1.2V（可调）、1.8V、2.5V、3.3V 和 5.0V。 每个固定输出电压均可通过外部反馈分压器在初始设定点之上进行调整。这使得 ADPL44002 能够提供从 1.2V 到 VIN - VDO 的输出电压，并具有高 PSRR 和低噪声特性。 在 LFCSP 封装中，用户可通过外部电容器对软启动进行编程。 ADPL44002 采用 6 引线、2mm × 2mm LFCSP 封装，不仅是一款非常紧凑的解决方案，而且还具有出色的散热性能，适用于输出电流要求高达 200mA 的小尺寸、低剖面应用。ADPL44002 还采用 5 引线 TSOT 封装。 应用 稳压至噪声敏感型应用 ADC、DAC 电路、精密放大器、VCO VTUNE 控制电源 通信和基础设施 医疗和保健 工业和仪器仪表 功能 低噪声：20μVRMS，与固定输出电压无关 10 kHz 时 PSRR 为 78dB，VOUT ≤ 5V，VIN = 7V
