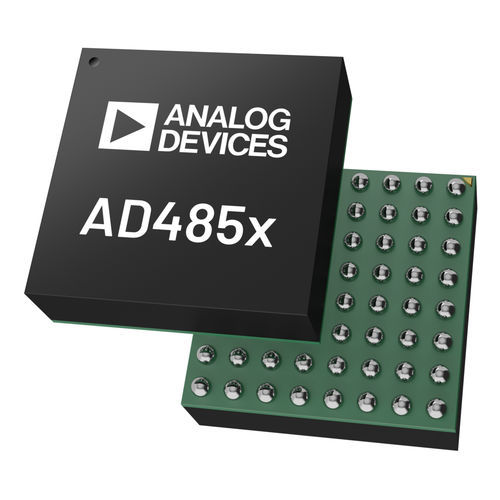

电压数据采集系统 AD4855

用于同时采样紧凑型

AD4855 是一款全缓冲、8 通道同步采样、16 位、250 kSPS 数据采集系统 (DAS)，具有差分、宽共模范围输入。其功能架构如图 1 所示。AD4855 采用 5 V 低电压供电、灵活的输入缓冲器供电，并使用精密的低漂移内部基准和基准缓冲器，可独立配置每个通道的 SoftSpan 范围，以匹配本机应用信号摆幅，从而最大限度地减少额外的外部信号调节。为了进一步最大化单转换动态范围，AD4855 采用了无缝高动态范围 (SHDR) 技术。启用该技术后，通道的输入信号路径增益会在逐个采样的基础上自动优化，从而在不影响线性度的情况下最大限度地降低每个采样的转换器噪声。 AD4855 具有 11 MHz 带宽、皮安培输入模拟缓冲器、宽输入共模范围和 120 dB 共模抑制比 (CMRR)，可直接将 INx+ 和 INx- 上任意波动的输入信号数字化。AD4855 的输入信号灵活性，加上 ±160 μV 积分非线性度 (INL)、16 位无缺码、94.6 dB 信噪比 (SNR) 和 98.1 dB 动态范围，使得 AD4855 成为要求高精度、高吞吐量和高准确度的应用的理想选择。16 位过采样功能进一步提高了信噪比和动态范围。可选的每通道偏移、增益和相位调整功能可校准和消除上游至 DAS 的系统级误差。
