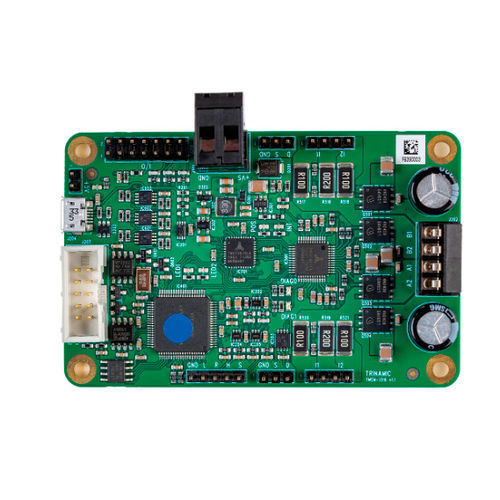

步进式电机控制器 TMCM-13162 相位闭合回路单轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 2 相位
- 发动机
- 步进式
- 其他特性
- 闭合回路, 单轴, 组合式
- 输出电压
最少: 10 V
最多: 30 V
- 电流
5.7 A
产品介绍
TCMM-1316 是用于两相双极步进电机的单轴电机控制器/驱动器板，包括带外部编码器的闭环操作。它采用由 TMC4361 和 TMC5160 组成的 ADI TRINAMIC 控制器/驱动器链，结合 ARM Cortex-M4™ (MK20DX128VLK7) 处理器。该模块旨在成为一个功能齐全的开发平台。
您只需一个电源和 ADI Trinamic 免费且易于使用的 TMCL-IDE 即可开始使用。该图形用户界面允许快速设置，支持在直接模式下使用命令，以可视化图表的形式监控实时行为，并记录和存储数据。
应用程序
实验室自动化
制造业
机器人
工厂自动化
测试与测量
技术评估
步进电机初体验
业余爱好应用
特点
用于两相双极步进电机的单轴控制器/驱动器
S 形斜坡 + SixPoint™ 斜坡 + 线性斜坡
通过外部编码器实现闭环运行
高达 5.7A RMS 电机电流
RS485 和 USB 接口
多用途输入和输出
---
