步进式电机控制器 TMCM-1638
直流无刷单轴

步进式电机控制器 - TMCM-1638 - Analog Devices/亚德诺半导体 - 直流 / 无刷 / 单轴
步进式电机控制器 - TMCM-1638 - Analog Devices/亚德诺半导体 - 直流 / 无刷 / 单轴
添加到我的收藏夹
添加到产品对比表


产品规格型号

AC/DC
直流
发动机
步进式
其他特性
CANopen, 单轴, RS-485接口
输出电压

最多: 52 V

最少: 10 V

电流

7 A, 10 A

产品介绍

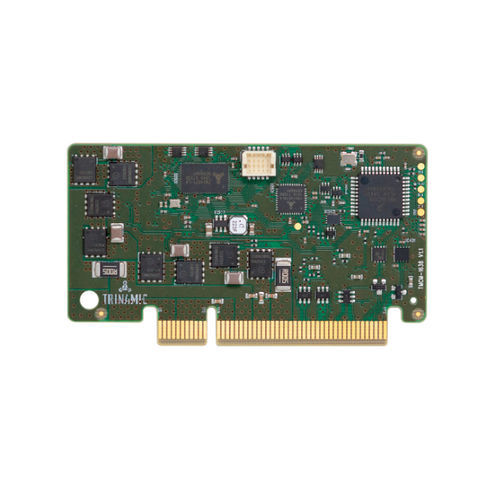

TMCM-1638 是一款单轴面向现场的电机控制器/驱动器电路板。它支持单相直流电机、两相双极步进电机和三相无刷直流电机,电机线圈电流有效值高达 7A(峰值 10A)。对于电机换向和位置反馈,可使用霍尔传感器或增量式 ABN 编码器。对于纯驱动器应用,TMCM-1638 提供步进/方向输入。TMCM-1638 还配备了两个模拟输入端(0 至 5V 范围)、两个数字输入端和两个数字(TTL 电平)输出端。通信方面,提供 RS485 和 CAN 总线接口。TMCM-1638 既可与 TMCL 固件一起使用,支持独立运行以及使用 TMCL™ 协议的直接模式控制,也可与 CANopen 固件一起使用,支持使用 CANopen® 协议的控制。 应用 实验室自动化 制造业 半导体处理 机器人 工厂自动化 测试与测量 生命科学 生物技术 液体处理 功能 单轴控制器/驱动器,具有现场导向控制功能 最高 7A RMS 电机电流(短期最高 14A) 单端 ABN 编码器接口 霍尔传感器输入 步进/方向输入 停止开关和原点开关输入 通用输入和输出

---
