模拟采集卡 ADAQ4001

数码16位

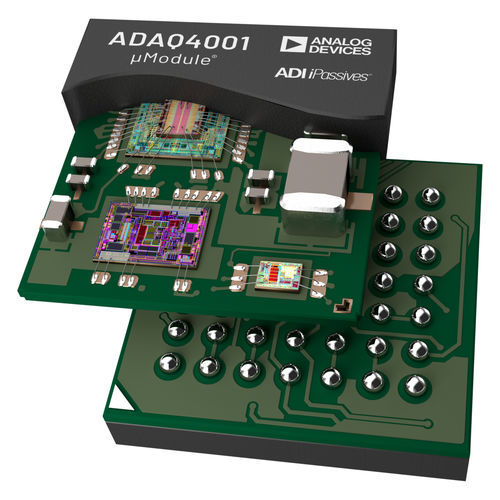

ADAQ4001 是一款 ®Module® 精密数据采集 (DAQ)、信号链解决方案，可将组件选择、优化和布局方面的信号链设计的挑战从设计人员转移到套件上，从而缩短精密测量系统的开发周期。 ADAQ4001 采用系统级封装 (SIP) 技术，通过将多个通用信号处理和调节模块组合到一个套件中，减少了终端系统组件的数量。这些模块包括高分辨率 16 位、2 MSPS 逐次逼近寄存器（SAR）、模数转换器 (ADC)、低噪声、全差分 ADC 驱动器放大器 (FDA) 和稳定的参考缓冲区。 ADAQ4001 利用 ADI公司的 iPassives® 技术，还集成了关键的无源元件，这些元件具有出色的匹配和漂移特性，可较大程度地减少与温度有关的误差源，并优化性能（见数据手册中的图 1）。此信号链解决方案采用小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA 封装，可在不牺牲性能的情况下，实现紧凑的外形设计，并简化了终端系统的物料清单管理。这种系统集成水平使 ADAQ4001 对印刷电路板 (PCB) 布局的敏感度大大降低，同时仍提供了适应各种信号电平的灵活性。 兼容串行外设接口 (SPI) 的串行用户界面使用单独的 VIO 电源，与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。ADAQ4001 的额定工作温度范围为 −40°C 至 +125°C。 应用 自动测试设备 机器自动化 过程控制 医疗仪器仪表 数字控制回路
