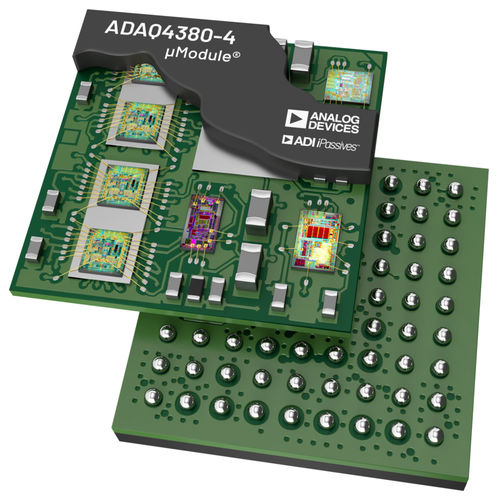

4通道采集卡 ADAQ4380-4

模拟16位

ADAQ4380-4是一款四通道16位精密数据采集(DAQ) μModule®系统，通过将设计人员选择、优化和布局元件的信号链设计挑战移交给器件来缩短高精度测量系统的开发周期。 ADAQ4380-4采用系统级封装(SIP)技术，通过将多个通用信号处理和调理模块组合到一个套件中，减少了终端系统组件的数量。ADAQ4380-4由以下部件组成： • 一个四通道高分辨率16位、4 MSPS同步采样SAR ADC • 低噪声、全差分ADC驱动器 • 一个精密3.3V基准电压 • 低噪声缓冲器放大器 • 低噪声、低压差线性稳压器 • 以及实现优化信号链性能所需的关键无源元件 ADAQ4380-4采用ADI公司的iPassives®技术，将关键无源元件和出色的匹配和漂移特性结合，尽可能减少基于温度的误差源，发挥每个单独模块的出色性能。 ADAQ4380-4具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。该模块可将分辨率提升多达两位。 ADAQ4380-4设计采用可配置的ADC驱动器级，为用户提供可选的增益或衰减设置。ADAQ4380-4可以采用全差分配置，或者单端至差分输入配置。 采用8mm x 8mm、0.8 mm间距、81引脚BGA封装，ADAQ4380-4 μModule®在不减弱其性能的情况下支持紧凑的尺寸设计，同时简化了终端系统的物料清单管理。 兼容串行外设接口(SPI)，串行用户接口可与1.8 V、2.5 V和3.3 V逻辑控制兼容。ADAQ4380-4的工作温度范围为−40°C至+105°C。
