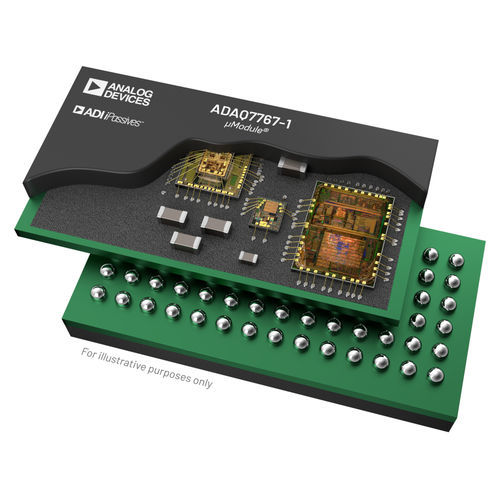

模拟采集卡 ADAQ7767-1

数码

ADAQ7767-1 是一款 24 位精确数据采集 (DAQ) μModule® 系统，它将信号调理、转换和处理模块集成到单个系统级封装 (SiP) 设计中，从而能够快速开发高度紧凑、高性能的精密 DAQ 系统。 ADAQ7767-1 包括以下部分： 四阶、低噪声、线性相位抗混叠滤波器 (AAF) 低噪声、低失真、高带宽、增益可选的 ADC 驱动器以及可选线性度升压缓冲器。 集成可编程数字滤波器的高性能中等带宽 24 位 sigma-delta 型 ADC。 低噪声、低压差 (LDO) 线性稳压器。 基准电压缓冲器 信号链所需的关键无源元件 ADAQ7767-1 支持多种输入类型，包括单极性和双极性单端、伪差分和差分信号，最大差分范围为 ±28.672 V，共模电压范围为 −16 V 至 +12 V（使用 IN3）。凭借 ADI 公司 iPASSIVES™ 技术的精确，ADAQ7767-1 具有出色的共模抑制比（CMRR）。三对引脚可选增益设置提供额外的系统动态范围，较低幅度的输入信号可改善信号链噪声性能。在需要高输入阻抗的应用中，ADAQ7767-1 允许客户选择他们喜欢的输入放大器。 四阶低通模拟滤波器与用户可编程数字滤波器相结合，确保信号链得到充分的保护，以防高频噪声和输入节点上出现的带外信号音混叠回目标频段。模拟低通滤波器经过精心设计，可实现高相位线性度和最大带内幅度响应平坦度。模拟低通滤波器中使用的电阻网络采用 ADI 公司的 iPASSIVES 技术构建，在绝对值和整个温度范围内均提供出色的电阻匹配。因此，信号链性能在温度漂移最小的情况下保持不变，ADAQ7767-1 具有出色的套件间相位匹配性能。 高性能模数转换器 (ADC) 驱动器放大器可确保 ADC 输入在最大采样速率下完全稳定建立。驱动器电路具有最小加性噪声、误差和失真，同时保持稳定性。全差分架构有助于最大程度提高信号链动态范围。
