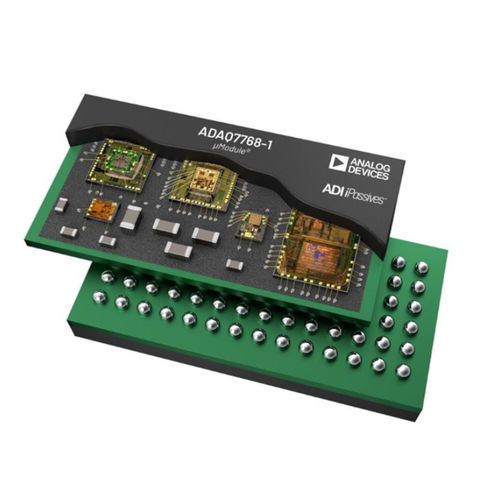

模拟采集卡 ADAQ7768-1

ADAQ7768-1是一款24位精密数据采集(DAQ) μModule® 系统，它将信号调理、转换和处理模块集成到单个系统级封装(SiP)设计中，从而能够快速开发高度紧凑、高性能的精密DAQ系统。 ADAQ7768-1由以下部件组成： 低噪声、低偏置电流、高带宽可编程增益仪表放大器(PGIA)，在保持高输入阻抗的同时还能够实现信号放大和信号衰减。 四阶、低噪声、线性相位抗混叠滤波器。 低噪声、低失真、高带宽ADC驱动器以及可选线性度升压缓冲器。 集成可编程数字滤波器的高性能中等带宽24位Σ-Δ 型ADC。 低噪声、低压差线性稳压器。 基准电压缓冲器。 信号链所需的关键无源元件。 ADAQ7768-1支持最大范围为±12.6V的全差分输入信号。它具有±12V的输入共模电压范围以及出色的共模抑制比(CMRR)。 输入信号完全缓冲，具有低至2 pA（典型值）的输入偏置电流。这样可轻松实现输入阻抗匹配，并使ADAQ7768-1能够直接连接至具有高输出阻抗的传感器。 7种引脚可配置增益设置提供额外的系统动态范围，较低幅度的输入信号可改善信号链噪声性能。 四阶低通模拟滤波器与用户可编程数字滤波器相结合，确保信号链得到充分的保护，以防高频噪声和输入节点上出现的带外信号音混叠回目标频段。模拟低通滤波器经过精心设计，可实现高相位线性度和最大带内幅度响应平坦度。模拟低通滤波器中使用的电阻网络采用ADI公司的iPASSIVES™ 技术构建，在绝对值和整个温度范围内均提供出色的电阻匹配。因此，信号链性能在温度漂移非常小的情况下保持不变，ADAQ7768-1具有出色的器件间相位匹配性能。 高性能ADC驱动器放大器可确保ADC输入在最大采样速率下完全稳定建立。驱动器电路旨在尽可能降低附加噪声、误差和失真，同时保持稳定性。全差分架构有助于充分扩大信号链动态范围。 ADAQ7768-1内部的模数转换器(ADC)是一款高性能、24位精度、单通道Σ-Δ型转换器，具有出色的交流性能和直流精度以及256 kSPS的吞吐速率（16.384 MHz MCLK下）。 可选线性度升压缓冲器可进一步提高信号链线性度。 ADAQ7768-1的额定输入基准电压为4.096 V，但该器件可支持从VDD_ADC低至1 V的基准电压。 ADAQ7768-1有两类基准电压缓冲器：一种预充电基准电压缓冲器用于简化基准输入驱动要求，另一种全基准电压缓冲器用于提供高阻抗基准输入。两种缓冲器可选，可通过寄存器配置关断。 ADAQ7768-1支持三种时钟输入类型：晶振、互补金属氧化物半导体(CMOS)或低电压差分信号(LVDS)。
