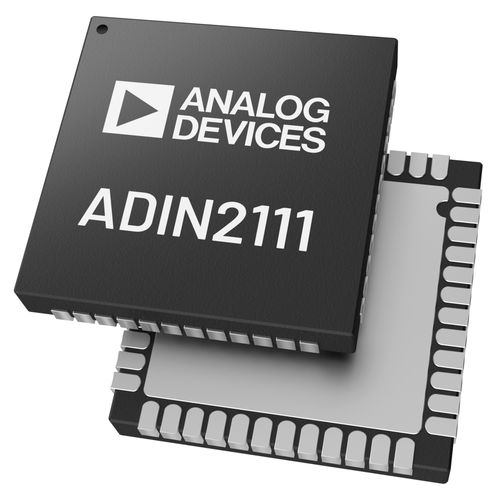

非管理型以太网交换机 ADIN2111

双端口集成式单对以太网

ADIN2111是一款低功耗、低复杂度、双以太网端口交换机，它集成了10BASE-T1L PHY和一个串行外设接口(SPI)端口。该器件使用低功率受限节点，面向工业以太网应用且符合IEEE® 802.3cg-2019™以太网标准，适用于长距离10 Mbps单对以太网(SPE)。该交换机（直通或存储并转发）支持两个以太网端口和SPI主机端口之间的多种布线配置，为线形、菊花链或环形网络拓扑提供灵活的解决方案。 ADIN2111支持高达1700米的电缆延伸范围，具有77 mW的超低功耗。两个PHY内核支持IEEE 802.3cg标准中定义的1.0 V p-p工作模式和2.4 V p-p工作模式，可采用1.8 V或3.3 V单电源轨供电。ADIN2111可用于非托管配置，在此配置下，器件可自动转发两个以太网端口之间的流量。 该器件集成了交换机、两个具有介质访问控制(MAC)接口的以太网物理层(PHY)内核以及所有相关的模拟电路、输入和输出时钟缓冲器件。该器件还包括内部缓冲队列、SPI和子系统寄存器，以及用来管理复位和时钟控制及硬件引脚配置的控制逻辑。 ADIN2111集成电压电源监控电路和上电复位(POR)电路，可提高系统级鲁棒性。用于与主机通信的4线式SPI可配置为OPEN Alliance SPI或通用SPI。两种模式均支持可选数据保护或循环冗余校验(CRC)。 应用 楼宇自动化和消防安全 工厂自动化 状态监控和机器连接
