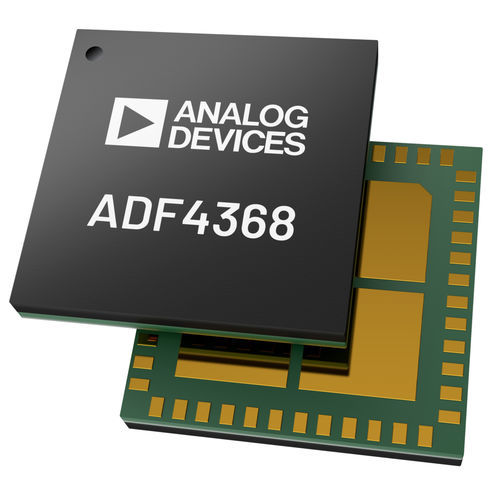

微波合成器 ADF4368

PLL频率超低相位噪声

ADF4368 是一款集成 VCO 的高性能、超低抖动、整数 N 分频和小数 N 分频锁相环 (PLL)，非常适合频率转换应用。 高性能 PLL 具有 −239dBc/Hz、超低 −287dBc/Hz 归一化 1/f 噪声和高 PFD 频率，可实现超低带内噪声和集成抖动性能。无需内部倍频器，ADF4368 可生成 800MHz 至 12.8GHz 范围内的任意频率，因而无需子谐波滤波器。Σ-Δ 调制器包括支持赫兹频率分辨率的 25 位固定模数和额外的 17 位可变模数，该模数支持更高的分辨率，可实现灵活的频率规划。该套件在单端配置下具有 9dBm (12.8GHz) 输出功率和 16 步进功率调整特性，非常适合各种应用。 对于相控阵雷达或大规模 MIMO 系统等多个频率转换应用，可通过使用 SYNC 输入或 EZSync™ 对齐多个 ADF4368 的输出。当难以将 SYNC 信号精确分配给所有套件时，将使用 EZSync 方法。对于需要确定性延迟或延迟调整功能的应用，提供分辨率 <1ps 的可编程输出延迟参考。保证在多个套件和温度范围内参考输出延迟，从而实现可预测和精确的多芯片对齐。 在整数和小数模式下，简单的 ADF4368 结构框图通过简化的串行外围接口 (SPI) 寄存器映射、外部 SYNC 输入和可重复多芯片相位对齐功能，缩短了开发时间。 应用 无线基础设施（MC-GSM、5G） 测试和测量 航空航天和防务
