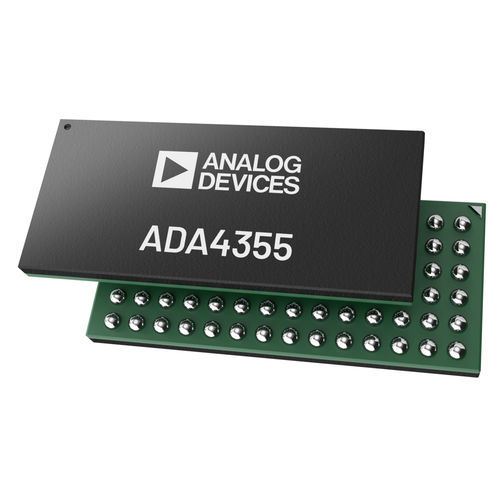

LVDS接收模块 ADA4355

光学多通路

ADA4355 是一款完整的高性能电流输入 μModule® 。为节省空间，ADA4355 包含所有必需的有源和无源元件，可实现完整的电流比特数据采集解决方案，支持小外形尺寸、光学模块以及多通道系统。 该器件的高速互阻抗放大器 (TIA) 支持 10 ns 脉宽，可实现飞行时间 (ToF) 测量的高空间分辨率。此外，ADA4355 包括三个 TIA 增益 (TZ) 设置，可最大限度地扩大动态范围。一个内部可选模拟低通滤波器 (LPF) 可限制器件带宽，其角频率为 100 MHz，以最大限度地减少宽带噪声，同时还可用作 125 MSPS ADC 的抗锯齿滤波器。对于带宽较低的信号或较宽的信号脉冲（例如 20 μs 或更宽），可将滤波器的角频率设为 1.0 MHz，以提供额外的降噪功能。 14 位 ADC 以高达 125 MSPS 的速率转换放大的电压信号，并通过两个串行低压差分信号 (LVDS) 数据通道输出数字化信号，每个通道的工作速率高达 1 Gbps。数据时钟输出 (DCO) 工作频率高达 500 MHz，支持双倍数据速率 (DDR) 运行。 ADA4355 可从大输入电流信号中快速恢复过载，采用 12.00 mm × 6.00 mm CSP_BGA 封装，工作温度范围为 -40°C 至 +85°C。 应用 电流到电压转换 化学分析仪 质谱仪 飞行时间 光纤传感 OTDR 光放大器 可重构光分插复用器 (ROADM)
