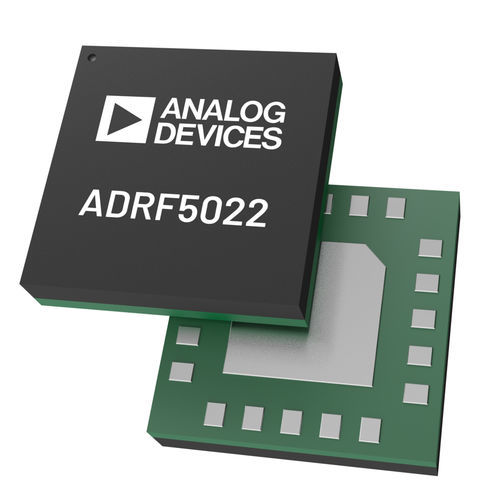

ADRF5022是一款非反射式、单刀双掷(SPDT)开关，采用硅工艺制造。 ADRF5022的工作频率范围为100 MHz至45 GHz，典型插入损耗为2.3 dB，隔离度为43 dB。该器件的直通路径、端接路径和RF公共端口热切换分别具有30 dBm、24 dBm和30 dBm的RF输入功率处理能力。 ADRF5022需采用3.3 V正电源和−3.3 V负电源供电。该器件采用互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制。 ADRF5022也可以在单个正电源电压(VDD)下工作，同时负电源电压(VSS)接地。在此工作条件下，可在降低开关特性、线性度和功率处理性能的同时保持小信号性能。有关更多详细信息，请参阅数据手册中的表2。 ADRF5022与ADRF5023低频截止版本引脚兼容，工作频率范围为9 kHz至45 GHz。 ADRF5022采用符合RoHS标准的20引脚、3.0 mm × 3.0 mm、基板栅格阵列(LGA)封装，工作温度范围可为−40°C至+105°C。 应用 测试和仪器仪表 蜂窝基础设施：5G毫米波 军用无线电、雷达和电子对抗(ECM) 微波无线电和甚小孔径终端(VSAT) 工业扫描仪
