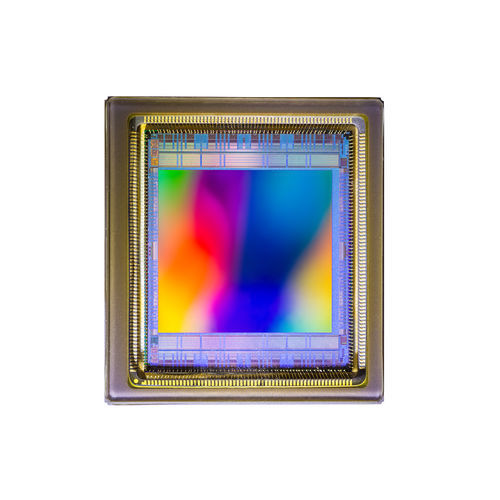

CMOS图像传感器 CSG14K

红外高速高解析度

实现工厂自动化质量控制的图像传感器 功能介绍 高速、高分辨率 用于片上偏移和噪声校正的OB像素 输出数据压缩 分级以获得更高的FWC、DR和SNR 双重曝光HDR模式 可进行外部触发和曝光控制 图像统计收集 与CSG8K的引脚兼容 优点 1.05英寸光学格式解决方案的高信噪比 高性能的应用 捕捉快速移动的物体 在弱光条件下使用 摄像机尺寸小 根据应用需求定制的操作模式 一般描述 通过CSG14K，ams公司提供了一个1400万像素的全局快门区域扫描传感器，具有3.2μm的电荷域像素，用于1英寸光学尺寸的最苛刻的机器视觉应用。 CSG系列具有快速的12位列式ADC，在全分辨率下实现了行业领先的高帧率，使检测速度更快，数据吞吐量更高。数据吞吐量可以通过子采样或分选来减少，从而实现更高的帧率。光学黑色像素用于自动黑电平校准和行噪声校正。ISP管线中的计算可以通过片上计算的直方图和图像统计来简化。可以对像素进行分档，以改善FWC、DR和SNR。HDR模式以双重曝光方式运行。曝光和读出可以从外部触发。 CSG系列采用218引脚的LGA封装，尺寸为22mm x 20mm x 3.3mm，用于超紧凑的 (C-Mount)设计。典型的应用包括4K视频、工厂自动化、智能交通系统（ITS）和普通的 运输系统（ITS）和一般机器视觉。
