角度传感器 AS5172 series
无接触式磁性模拟

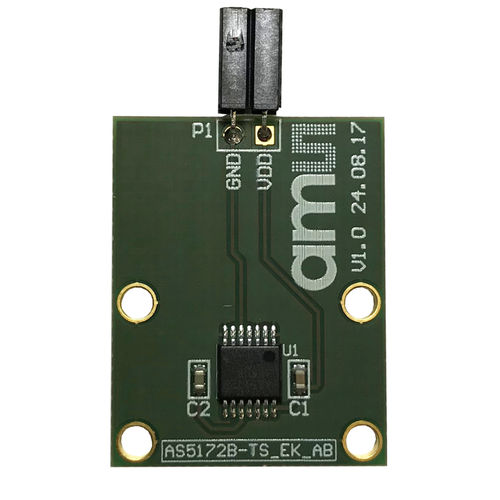

角度传感器 - AS5172 series - AMS - 无接触式 / 磁性 / 模拟
角度传感器 - AS5172 series - AMS - 无接触式 / 磁性 / 模拟
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
角度
接触型/无线型
无接触式
所用技术
磁性
输出信号
模拟
应用
工业
其他特性
高解析度
电源电压

最多: 12 V

最少: 4 V

环境温度

最多: 150 °C
(302 °F)

最少: -40 °C
(-40 °F)

产品介绍

带有PSI5输出的高分辨率轴上磁性角位置传感器 特点 12位分辨率@90°最小弧度 低输出噪音,低固有INL 磁性杂散场抗扰度 功能安全、诊断 AEC-Q100 0级认证(AS5172B) AEC-Q100 1级认证(AS5172A) 系统成本降低 - 不需要PCB和额外的元件 优点 高精度地解决小角度偏移问题 精确的角度测量 更高的耐用性和更低的系统成本(不需要屏蔽)。 安全关键应用的推动者 适用于汽车应用 SIP封装(系统集成封装)。 产品参数 分辨率[位]: 14或12 接口: PSI5 输出: UART-over-PSI5 最大速度速度[rpm] 过电压保护: 是 冗余的 电源电压[V]: 4.0到12.0 温度范围[℃]AS5172A: -40 to +125 / AS5172B: -40 to +150 封装: AS5172A: SiP (system in package) / AS5172B: TSSOP 通过汽车认证: 是 总体描述 AS5172是一款具有高分辨率12位PSI5输出的磁性位置传感器,符合PSI5规范1.3和2.1版本。 基于霍尔传感器技术,该器件在一整圈的旋转过程中测量磁通密度的正交分量(Bz),并通过基于14位传感器阵列和模拟前端(AFE)的强大架构对外部杂散磁场进行补偿。可以对一个子范围进行编程,以实现应用的最佳分辨率。为了测量角度,只需要在封装中心上方旋转一个简单的两极磁铁。磁铁可以放在器件的上方或下方。

---
