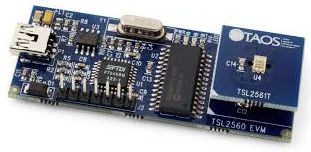

环境光传感器 TSL25 series

可见光光电二极管红外线

带有I2C接口的光-数转换器 特点 - 专利的双二极管结构 - 1M:1的动态范围 - 可编程的中断功能 - I²C数字接口 - 可提供1.25mm x 1.75mm芯片尺寸或2.6mm x 3.8mm TMB或2mm x 2mm Dual - - 扁平无引线（FN）封装 优点 - 可在红外光环境下运行 - 可在暗室到高照度的阳光下操作 - 减少了微处理器的中断开销 - 数字接口不容易受到噪音的影响 - 在简化设计的同时，减少了电路板空间要求 产品参数 电源电压[V]：2.7 - 3.6 接口： I2C - VDD 可编程： 增益、积分时间、中断 最大。亮度：40000 温度范围[℃]：-30至70 封装：（6针）CL, FN, CS, T 备注： 不建议用于新设计。请参阅TSL2572x器件系列。 一般描述 TSL2561是一个光-数字转换器，它将光强度转换为能够通过I2C接口输出的数字信号。每个器件在单个CMOS集成电路上结合了一个宽带光电二极管（可见光和红外）和一个红外响应光电二极管，能够在有效的20位动态范围内提供近光响应（16位分辨率）。两个集成ADC将光电二极管的电流转换为数字输出，代表每个通道上测量的辐照度。这个数字输出可以输入到一个微处理器，在这个微处理器中，照度（环境光水平）以勒克斯为单位，使用经验公式得出，以接近人眼反应。TSL2561器件支持传统的电平式中断，在固件将其清除之前一直保持断言状态。
