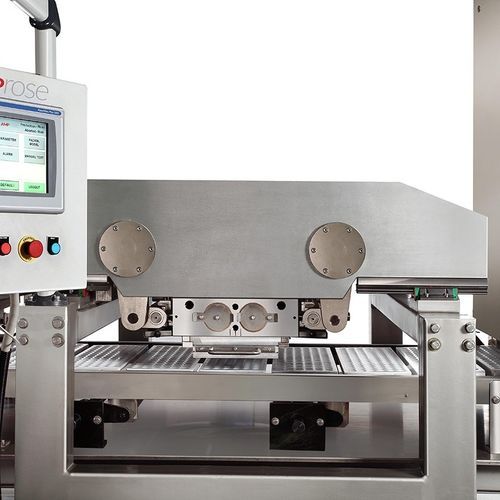

巧克力沉积器 800-20

多头式用于巧克力粒在线

巧克力滴线浇注器设计用于制作 0.05g 至 0.2g @ 20笔/分钟的芯片。 浇注机体具有完全采用不锈钢制造的双夹套料斗。 浇注机是水平活塞设计的双旋转阀。 每个巧克力活塞传动杆组件都通过两个链接连接到主轴和杠杆。 轴由直列行星齿轮箱和伺服电机正面和直接驱动。 活塞传动杆的最大行程为 70 毫米；杠杆半径为 234 毫米，使轴的总转弯角为 17 度。 巧克力活塞沉积和吸入行程和速度直接从 Allen-Bradley 面板视图 600 单元进行调整。 活塞吸背可以根据速度和行程进行调整，也可以完全消除。96 个活塞安装在两个驱动杆（每个 48 个）上，并由两个保持板保留。 活塞可以断开并拆卸以进行清洁，方法是抬起保持板，并通过驱动杆提取活塞。 每个传动杆都由两个轴支撑在轴承上，以确保整个活塞行程的水平运动。 在巧克力存款行程中，储户头将从左到右摆动，然后返回到公园位置。 头安装在直线轴承上，由 Allen-Bradley 伺服电机和行星齿轮箱在线驱动。 传动板由两根杆固定到位，并用盖头螺钉固定，这样可以快速更换板，但确保完全夹紧。 从一个喷嘴布局切换到另一个喷嘴需要更换转移板，并在 Allen-Bradley PanelView 600 单元中选择一个新的方案。
