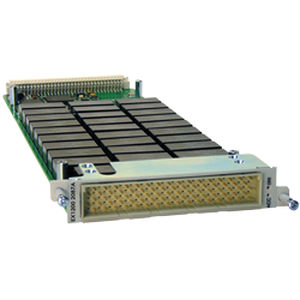

模块多路转换器 EX1200-3 series

多通路功率高密度

多路复用器开关模块，最高可达1000VDC，有1、2或4线配置。 EX1200-3001和EX1200-3001DS是高密度的多路复用器模块，设计用于扫描多个点到一个共同的总线，有1线、2线或4线配置。应用包括电缆线束测试、半导体和PCB测试，以及需要将多个点切换到一个公共资源的应用。EX1200-3001和EX1200-3001DS包括8个单独的（1 x 8）2线多路复用器，或8个（1 x 16）1线多路复用器，可在程序控制下（通过总线继电器）相互连接，根据需要配置更大的多路复用器。这消除了外部接线，有助于减少未端接的存根。该卡有内部继电器，可以关闭，直接连接到EX1200模拟总线。这一特点使该卡和内部EX1200 DMM紧密耦合，大大减少了测试执行时间。EX1200-3001DS选件包括内部残余电压放电继电器，当从一个输入通道转换到下一个通道时，可以使测量路径瞬间短路。这将耗散任何由布线和仪器输入电容保持的电压。这些继电器可以保护敏感的设备，如CMOS电路，不受之前高压测量造成的残余电压的影响。 EX1200-3048是高密度多路复用器模块，设计用于扫描多个点到一个共同的总线，可采用2线或4线配置。应用包括电缆线束测试、温度/电压监测、PCB测试，以及那些需要将多个点切换到一个共同资源的应用。
