数字交换矩阵 X1200-4 series

柔性

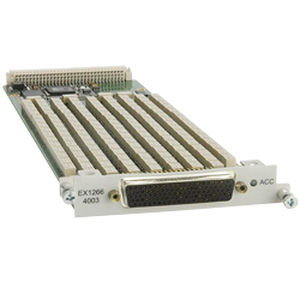

1线和2线配置的高密度开关矩阵模型 EX1200-4003高密度矩阵模块允许用户将任何输入行连接到任何输出列，并在每行/列的交叉点上有一个DPST继电器。这种结构为灵活的开关系统设计提供了框架，在这种情况下，多个测试仪器需要连接到公共测试点。例如，数字万用表、计数器/定时器和数字化仪可以连接到输入行，然后每个设备可以连接到任何输出列，这取决于测试期间需要的测量功能。行和列之间的连接发生在模块的内部，这大大减少了外部布线。最小的构建模块是一个(4 x 16)的2线矩阵，行和列可以很容易地扩展，以形成更大的矩阵。一个(4 x 192)的两线制矩阵可以容纳在EX1200系列全机架主机中。使用能够切换到300V和2A的继电器，以最大限度地扩大该模块可以解决的应用空间范围。 EX1200-4128是一个超高密度的矩阵模块，允许用户将任何输入行与任何输出列连接起来，并在每行/列的交叉点上使用一个SPST继电器。这种结构为灵活的开关系统设计提供了框架，在这种设计中，多个测试仪器需要连接到共同的测试点。
