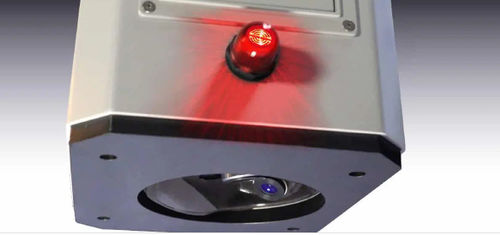

振动测量系统 SRM 100

粗糙度激光金属板

AMEPA 对表面轮廓进行在线测量，为客户提供巨大优势： 可视化显示和记录整个带材长度上的粗糙度分布 及时发现超出公差的粗糙度值，例如由于原材料粗糙、工作辊磨损和不允许的工艺参数 提供在线数据，以确定更换工作辊的最佳时间 提供所测定的粗糙度值 Ra 作为过程控制的输入值 减少使用触针式轮廓仪进行离线测量的次数 优势 精确 测量范围 Ra 0.3 至 3 µm， RPC 30 至 120 cm-1 ，Ra 分辨率 0.01 µm 适用于汽车品质，接触测量精度高，±10% 测量频率高达 100 Hz，响应时间短，高度动态响应 Ra 测量可选择 0.8 或 2.5 mm 的取样长度 视野 1.2 x 0.4 mm ，测量线 1200 x 3.5 µm （≈ 空间分辨率和测针的探测头） 高效 对振动和带材振动不敏感，可测量高达 2000 m/min 和更高的带材运行速度 减少耗时和耗样品的接触测量，同时保持与接触测量有非常高的相关性 可以独立于光照条件进行测量，也可以在带材静止的情况下进行测量 信息清晰 利用从线圈长度的始端到末端的图像证明，记录相关粗糙度参数的测量数据 显示表面结构的显微图像 用于检查设备完整性和测量仪器能力的验证单元 应用广泛 所有优质钢表面（Z、ZE、ZF、EDT、EBT 或 Pretex 织构化）和铝表面（轧制光洁度和 EDT）上的非接触测量 在一次测量记录中获得 Ra、RPc 和 Rz，针对可横向接近的测量轨道可进行调整（例如用于带材中心、带材边缘） 测量角度与轧制方向成 90 度（DIN EN ISO 10049 的要求），可选 45
