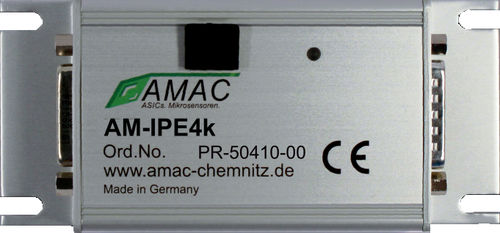

三通道插值器 AM-IPE4k

可编程带ABZ接口带SPI接口

可编程插值单元IPE4k用于连接带有相位偏移90°的正弦波输入信号的增量位置和角度测量系统。它可以在大量的编码器系统上运行，这些系统根据最不同的测量原理工作。IPE4k实现了对信号周期的细分，最高可达4096倍。插值单元可与单端和差分输入信号一起工作。配置可以通过EEPROM或USB来完成。也可以为该单元配备一个串行接口和/或一个有源电流/电压转换器。 AMAC特有的增益和偏移控制，以及内部AM-IP4k的相位校正的可能性，保证了工业条件下的高测量精度。 该装置可以通过RS422接口连接到标准仪表或控制器。内部工作电压为5 VDC。插值电路AM-IP4k的功能，如可切换的模拟滤波器或数字滞后，使该装置成为控制系统的理想选择。 模拟输入 正弦/余弦/参考（指数）信号；差分或单端 标称振幅 1 Vpp / 500 mVpp / 250 mVpp / 75 mVpp 最大输入频率可达220 kHz ABZ - 90°方波信号(A/B/Z) 索引信号Z的宽度可在1/4和1个周期A/B之间调整 误差信号 微控制器的中断信号
