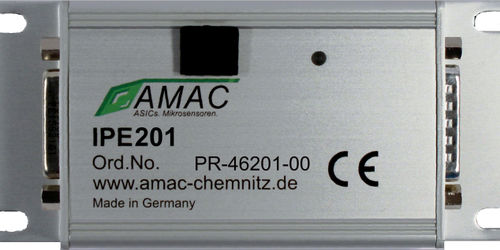

三通道插值器 IPE201

可编程带ABZ接口带BiSS接口

可编程插值单元IPE201用于连接带有相位偏移90°的正弦波输入信号的增量位置和角度测量系统。它可以在大量的编码器系统上运行，这些系统根据最不同的测量原理工作。IPE201最多可将信号周期划分为256次。插值单元可与单端和差分输入信号一起工作。配置可以通过USB、SSI/BiSS接口或GC-IP201B的内部EEPROM进行。也可以为该单元配备一个SPI接口（3.3V或5V系统）。 AMAC特有的增益和偏移控制以及内部GC-IP201B的相位校正的可能性确保了工业条件下的高测量精度。 该装置可以通过RS422接口连接到一个标准的仪表或控制装置（交付状态）。另外，也可以通过USB重新配置IPE201，并将其连接到SSI / BiSS主站。工作电压为5 VDC。 插值电路GC-IP201B的功能，如可切换的模拟滤波器或数字迟滞，使该装置成为控制系统的理想选择。
