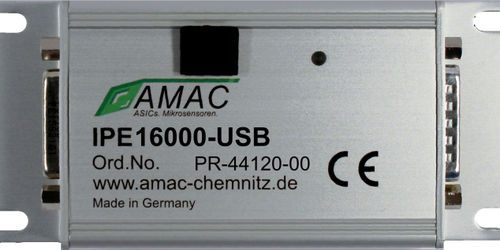

三通道插值器 IPE16000

可编程带SPI接口测量系统

可编程插值单元IPE16000 - USB用于连接增量位置和角度测量系统，其正弦波输入信号相位偏移90°。它可以用于大量的编码器系统，这些系统根据各种测量原理工作。 操作。IPE16000 - USB实现了对信号周期的细分，最高可达16384倍。插值单元可用于差分和单端输入信号。配置可以通过EEPROM或USB来完成。 内部AIP模块在运行过程中不断修正输入信号，并使修正后的信号能够被乘以32倍的系数。AMAC特有的增益和偏移控制以及内部GC-IP2000的相位校正选项，保证了工业条件下的高测量精度。 该装置可以通过RS422接口连接到标准仪表或控制器。内部工作电压为5 VDC。 插补电路GC - IP2000的功能，如可切换的模拟滤波器或数字滞后，使该装置成为控制系统中的理想选择。 模拟输入 正弦/余弦/参考（指数）信号；差分或单端 所有分辨率的最大输入频率为15 kHz 自动调整增益（0.1 Vpp - 4 Vpp) 插值率 - (1...8) x 2048 / 2000 / 1600 / 1024 / 1000 / 800 / 512 / 500 / 400 / 256 / 200 / 128 / 100 输出信号 - 通过USB的30位计数器值，串行接口（SPI）可选 边缘变化的频率（A/B/Z）最大为24MHz 90°矩形序列(A/B/Z) 误差信号 用于传感器调整的辅助信号 RS422接口 5V
