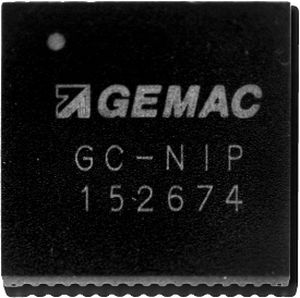

模拟集成电路片 GC-NIP

2 管道插补带ABZ接口

输入信号受制于AMAC特有的内部增益和偏移控制，信号周期最多划分8192次。对于双通道nonius系统的绝对位置，可以实现高达22位的分辨率。 GC-NIP的输入和输出是为3.3V接口设计的。该IC包括六个增益系数可调的仪表放大器。带有电压接口的编码器或测量电刷可以直接连接。带有电流接口的传感器和光电二极管阵列可以通过一个简单的外部电路来适应。该IC在单端或差分输入信号上都能工作。传感器信号的噪声由一个开关模拟滤波器来防止。此外，数字磁滞可以抑制低输入频率和静止状态下输出信号的边缘噪声。 由传感器发出的信号的质量在IC中被监控。为此，可以分别激活9个产生误差信号的源。为了计算绝对位置，可以在IC的EEPROM中放置一组传感器或标度特定的修正系数。这样，正弦信号的谐波或测量标度的不准确就不会导致绝对位置值的错误。校正系数的确定是通过一个简单的基于软件的校准程序实现的。 GC-NIP提供绝对位置和增量方波信号（ABZ）并行，非常适合用于电机回馈系统。
