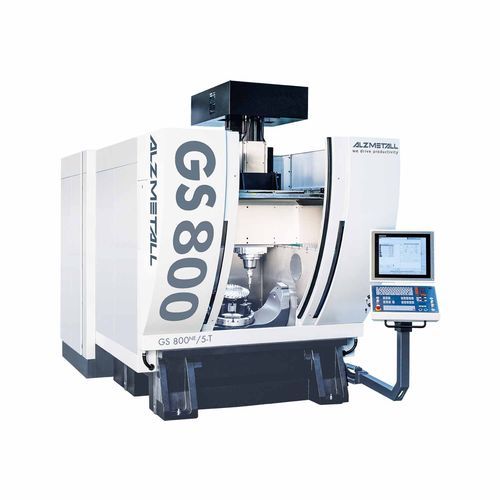

3轴CNC加工中心 GS 800/5-T立式旋转台式龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 旋转台式
- 主轴头
- HSK A-63
- 相关功能
- 铣削, 钻孔, 磨削
- 应用
- 用于石墨加工
- X轴
660 mm
(25.98 in)- Y轴
800 mm
(31.5 in)- Z轴
550 mm
(21.65 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
16 kW
(21.75 hp)- X轴进给速度
75 m/min
- Y轴进给速度
75 m/min
- Z轴进给速度
75 m/min
- 最大台面负荷
500 kg
(1,102 lb)
产品介绍
灰铸铁和球墨铸铁
集成盒中盒系统的单体行走系统车架
用于 X-Y 轴移动系统-滑架的 2 倍直线导轨和用于 Z 轴的 4 倍直线导轨，带集成电主轴的移动系统-滑架
用于 GS 800NE/5-T 和 GS 800NE/5-FDT 的摆动轴（A 轴）和旋转轴（C 轴）的 3 倍扭矩驱动装置
KINEMATIK 测量
电动手轮
3D 触摸探头 红外线传输
多介质耦合
对刀系统
摄像机和屏幕
刀库双盘刀库，76 刀位
刀库机架式刀库，设计有 224 个刀位
操作供应装置套件：成套 A、B、C 冷却和清洁回路系统，高压可达 80 巴，可选择刮板式或铰链式输送机
操作供应装置套件：带紧凑型纸过滤器的冷却液清洁装置
除雾装置
远程诊断和维护
加工中心验收：工件符合 ALZMETALL 标准，可选择客户工件（选项）
服务数控程序培训、海德汉和西门子操作员培训、加工中心安装和调试、工艺开发、生产协助、服务和维护
---
