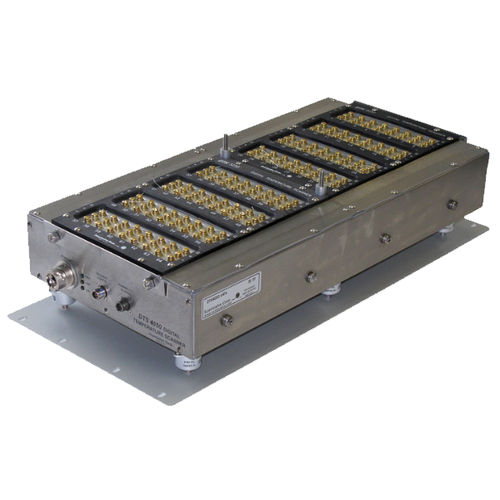

温度数据采集系统 DTS4050

嵌入式数字以太网

温度采集系统 关于数字温度扫描仪 DTS4050 DTS4050 系列温度采集系统代表了下一代智能热电偶扫描。 DTS4050 数字热电偶扫描仪可接受 16、32 或 64 个热电偶输入。 它集成了集成式低通滤波器、22 位 A/D 转换器和 DSP 微处理器。 DTS 模块专为高噪声环境设计，因此可承受无与伦比的共模噪声。 主要特性 DTS4050 • 接受 E、J、K、N、R、S、T 和 B 型 • 工程单元输出，°C、°F、° 或 K • 以太网 TCP/IP 和 UDP 协议 • 1000 VDC 通道间隔离 • 600 VDC 输入隔离 • 50-60 赫兹噪声抑制 • 开路热电偶测试 • IEE1588 PTPV2同步 • 16、32 和 64 通道 应用 DTS4050 • 涡轮发动机 • 柴油发动 机 • 压缩机测试单元 • 锅炉和烤箱温度监控 规格 输入（Px） 16、32 或 64 对 6-32 黄铜螺杆端子和屏蔽或可选的面板插孔 连接器 通信 以太网 100BASET; RS-232（仅配置） 输出 [电源电压] °C、°F、K、mVOT 或计数 [18... 36 VDC] 通信 协议 TCP/IP 或 UDP 热电偶类型 螺丝端子：E、J、K、N、R、S、T 和 B；面板插孔选项：E、J、K、S 和 T精度（在整个工作范围内） E、J、K、N 和 T：±0.5°C；R 和 S：±2.0°C；B：±4.0°C 的超频频率 精度 ±0.1°C A/D 分辨 率 22 位扫描速率 64 Tx：10 Hz/ 通道，32 Tx：20 Hz/ 通道；16 Tx：40 Hz/ 通道工 作温度（标准单位工作温度 ：60tx：五至六十摄氏度，十六摄氏度：-摄氏 10 度至 60 度
