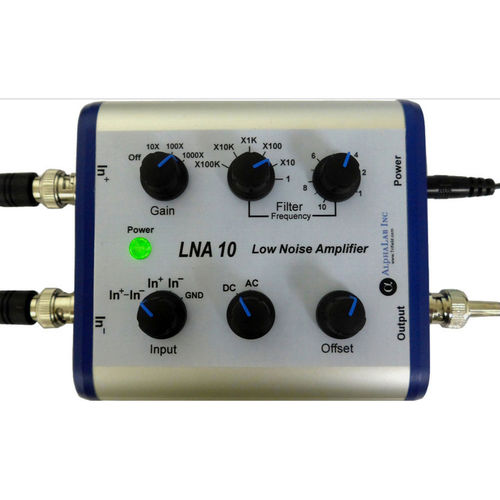

信号预放大器 LNA 10

LNA 10示波器前置放大器将极大改进示波器弱信号表现以频率在1MHz下。 产品说明： 使用这台前置放大器，子微伏特信号在典型地只下来在垂直的轴的1mV/div的范围可以被显示。前置放大器包括模式真实的有差别的输入和一台模式低通滤波器(可合调的1Hz-1MHz)。f的>100Hz输入参考的RMS噪声光谱是4个nV/√Hz或，那么例如，甚而与1000 x获取，从100 Hz的总噪声到1000 Hz少于1个div是尖峰对尖峰在1mV/div垂直的范围设置(假设低阻抗输入)。多数示波器被设计显示也许内在地有一毫伏更噪声或的高频率(快速的)事件。然而，低频率信号有较不内在噪声，如此一台低噪声前置放大器，并且带宽限制的过滤器对小信号是重要的在低频率。*多数放大器有一个空白噪声光谱(平的鬼曲线)以在~1000 Hz上的所有频率。这个空白噪声光谱通常指定作为一定数量的nV每√Hz。然而，不同于典型的被动电阻器，等效输入噪声范围固体放大器(在nV/√Hz)变得高在低频率。典型地nV/√Hz的数量与f的≤10Hz ~1/f是比例。下面的桌显示LNA 10的实际噪声以各种各样的频率范围。以所有频率，LNA 10比典型的固体放大器有较少噪声。
