集成电路电流传感器 / 霍尔 ACS716 series

PCB直流交流

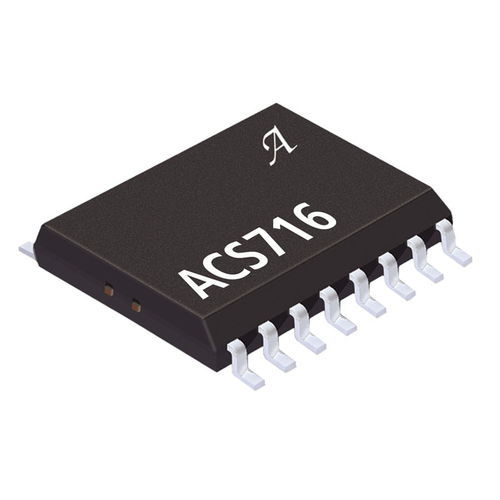

Allegro ACS716 电流传感器为工业、商业和通信系统中的电流传感应用提供经济实惠的精确解决方案。此设备配有小尺寸壁挂式包装，便于用户使用。 ACS716 设备有一个精确的线性霍尔传感器集成电路，且其铜制的电流路径靠近晶片的表面。外加电流流经铜制电流路径，而霍尔传感器 IC 的模拟输出电压则对外加电流产生的磁场进行线性跟踪。ACS716 的精确性由于这一专利包装设备实现了最大化，因为霍尔元件的位置与需要测量的电流十分接近。 Allegro 专有的集成屏蔽技术可高度隔离电流导体 dV/dt 和杂散电场，确保减少高端高压应用的输出纹波和偏置漂移。 过流电压输入 (VOC 管脚)让用户能为此设备设定过流故障标准。当流经铜制电流路径 (介于 IP+ 和 IP 管脚之间)的电流超过了这一标准，断开的漏极过流故障管脚会转为逻辑低状态。ACS716 内部线性霍尔传感器 IC 的写入只读程序使得模拟和数字输出信号都异常精准。 用于电流检测的典型铜制路径内阻是 1 mΩ，功率耗损很小。而且，电流路径与低压传感器的输入和输出均为绝缘。这让 ACS716 传感器系列可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。 ACS716 采用扁平表面安装 SOIC16 封装。引脚框采用 100% 雾锡电镀，可与标准无铅印刷电路板装配流程兼容。除倒装法使用的当前豁免于 RoHS 的高温含铅焊球外，该器件内部不含铅。器件在出厂装运前已完全校准。 应用包括： 电机控制和保护 负载管理和过流检测 功率变换与电池监控 /UPS 系统
