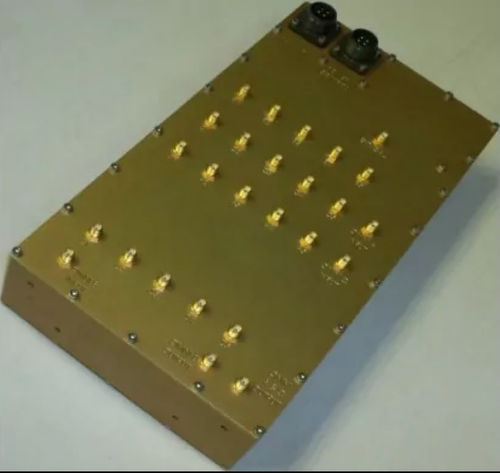

多极开关 DF-A0052

ESD防风雨功率

DF-A0052是一个高速、3波段、5至3通道的换向开关，用于开关元件的测向天线应用。该开关接受三个频段，每个频段有5个天线元件，并将选定频段的5个元件中的任何3个元件路由到3个输出中的任何一个。它还被设计为内部安装在DF-A0029、DF-A0031和DF-A0037定向天线的防风雨腔内。 该开关由5个平行通道组成，每个通道都配备了输入功率限制器、ESD保护、低噪声放大器和波段开关。还可以选择一个校准频段，提供一个内部产生的或外部提供的校准信号的平衡5路分割，用于链和接收器的校准。每个通道都有一个低噪声放大器，在校准链内，以帮助克服开关和电缆损耗。该开关可接受非常宽的输入电压范围。它通过硬接线逻辑线或EIA-485（RS-485）接口控制。所有的开关都是固态的，用于快速换向和无限的开关周期。 尺寸(米) - - 260毫米长160毫米宽100毫米高 质量（公斤） - - 4 - 最大驻波比 - - < 2.5 - 尺寸（米） - - 0.32
