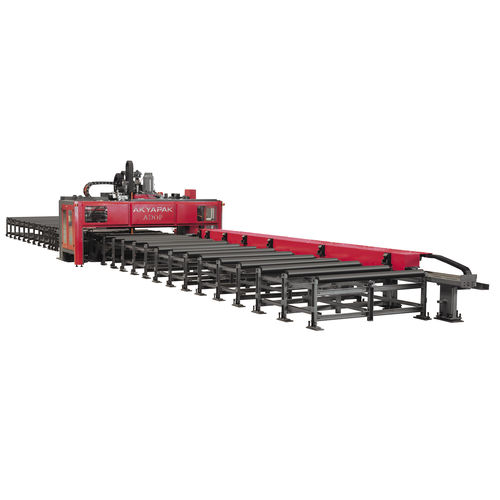

氧-燃料切割机 ADOP 等离子用于金属用于金属板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 等离子, 氧燃料
- 加工材料
- 用于金属
- 切割产品
- 用于金属板
- 操控类型
- CNC数控
- 相关功能
- 标记, 钻孔
- 构造特性
- 桥式
- 其他特性
- 自动, 伺服电机式, 用于重型作业, 立式, 组合式, 液压, 卧式
- X轴
3,000 mm
(118.11 in)- Y轴
3,200 mm, 12,000 mm
(125.98 in, 472.44 in)- Z轴
26 mm, 100 mm
(1 in, 4 in)- 最大切割高度
最多: 40 mm
(1.6 in)最少: 10 mm
(0.4 in)- 管直径
24 mm
(1 in)
产品介绍
ADOP 具有钻孔、切割和划线功能，可提高效率，同时兼具多功能性和精确性。钻孔单元在重型钢桥架上安装有重型双直线导轨，切割单元安装在钢桥的另一侧。伺服驱动滚珠丝杠保证了钻孔和切割单元水平轴运动的精确性。
10 工位自动换刀装置（atc）是标准配置，只需将刀具放入自动换刀装置即可进行布局标记，无需人工干预。氧气和等离子切割也是标准配置。为了获得最佳切割效果，等离子割炬是标准配置。切割过程中产生的烟尘可通过高效的排烟装置进行抽排和过滤。利用安装在双直线导轨上的液压夹钳，可以准确定位板材。送料车由伺服电机和小齿轮系统驱动。
规格
主轴电机和所有轴向发动机：伺服电机
螺杆切割能力：最大 M24M24
使用内冷却硬质合金钻头：是
设置内部冷却：标准、粉碎压缩空气和硼水（硬质合金叶片钻头）
主轴和切削单元运动垫块（水平/垂直）：预装排线装置
运动前进系统预装滚珠丝杠/螺母系统
刮削标记是
自动工具更换装置是
ATC 能力：6 个工具
氧气和等离子粉末过滤装置：有
拉丝收集板（轮式）：有
印版应用系统：伺服发动机 + 减速器 / 小齿轮 + Krameyer 传动系统
挡板：液压遥控挤压钳口
---
