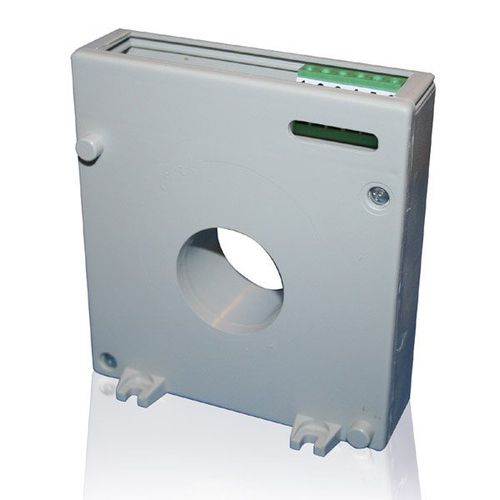

电流互感器 CT-1S Series

封装工业三相

Aktif 加法器和多路复用器环形电流互感器主要用于所有测量导体无法通过环形电流互感器的情况。 CT-1S 通过在系统中使用 X/5 电流互感器来提供矢量总和，并将总电流信息发送到测量点的 RCR 和 ELR 系列剩余电流继电器，这些测量点需要内径大于 CT-1/160 和 CT-1/210 的环形电流互感器。 众所周知，它具有以下优点： - 消除了电缆横截面的限制。 - 为超过 25 A 的泄漏电流提供解决方案 说明 加法器和多路复用器专用环形电流互感器与普通电流互感器的组合原理图如下。此应用中使用的所有 X/5 电流互感器必须具有相同的绕组比和功率（至少 10VA），精度等级至少为 0.5。连接应完全如下。 当没有漏电时，电流互感器测量值的矢量和也等于零。因此，输入端子 5 和 6（我们的专用环形漏电流互感器）的测量线圈不会有电流流过。因此，连接到 RCR 系列剩余电流继电器的输出端 1 和 2 不会产生电压，继电器也不会处于错误状态。但是，当发生漏电时，矢量和将不同于零，1 和 2 端子输出端将感应出电压，从而将 RCR 和 ELR 系列剩余电流继电器切换到故障位置。
