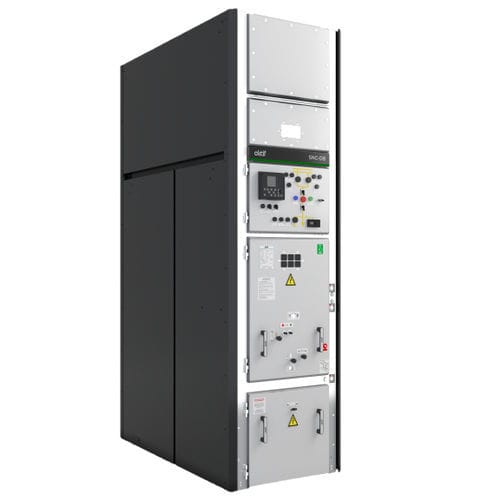

辅助开关柜 SNC DB Series

中电压开关式真空

Aktif SNC 系列双母线中压金属铠装开关设备是开关和控制柜，按照 IEC 62271-200 标准制造，最高电压可达 kV 和 36 kV、2500 A、40 kA/3s 电气规格。SNC 系列双母线金属铠装开关设备具有 LSC-2B 服务连续性等级、PM 分区等级、AFLR 内部电弧分级、IP 4X 防护等级。SNC-DB 系列金属铠装开关设备有三种型号； - SNC - 0.DB : 带固定式 SF6 气体绝缘或真空断路器 - SNC - 1 .DB : 带可抽出式 SF6 气体绝缘或真空断路器 - SNC - 2.DB：带可抽出式 SF6 气体绝缘或真空断路器和电压互感器 SNC - 0.DB 和 SNC - 1.DB 型金属铠装开关柜由 4 个独立隔间组成，SNC-2.DB 型金属铠装开关柜由 5 个独立隔间组成； - 低压室：该室包含用于测量、保护、控制、监测、通信和其他相关系统的所有二次回路。 - 母线室：根据额定电流，该室包含电解铜母线和隔离开关。通过特殊的安全程序和工具可以进入母线室。 - 开关室：根据项目要求，该部分包括以下设备。 - 带前置机构的 SF6 气体或真空断路器、 - 抽屉（不包括 SNC-0.DB）、 - 用于母线和电缆连接的自动百叶窗、 - 断路器、抽出装置、百叶窗和门之间的机械联锁。
