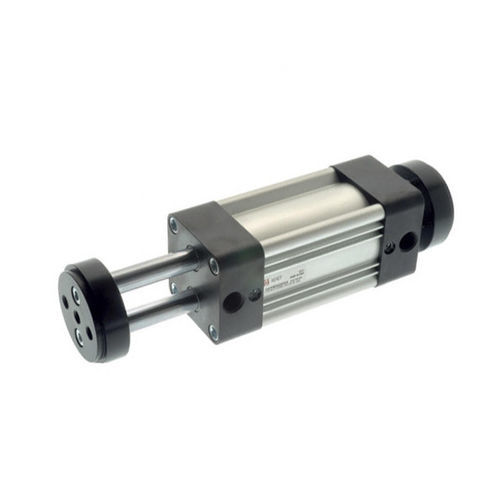

气缸 NQA series磁性活塞式双杆式双作用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 所用技术
- 磁性活塞式, 双杆式
- 配置
- 双作用
- 材料
- 钢, 黄铜
- 规范
- ISO 15552
- 其他特性
- 可调节阻尼
- 运行行程
最多: 500 mm
(19.685 in)最少: 25 mm
(0.984 in)- 镗孔
最多: 100 mm
(3.94 in)最少: 32 mm
(1.26 in)- 压力
最多: 10 bar
(145 psi)最少: 1 bar
(14.5 psi)- 环境温度
最多: 80 °C
(176 °F)最少: -20 °C
(-4 °F)
产品介绍
部件和材料
1 固定螺钉 镀锌钢
2 阳极氧化铝法兰盘
3 杆件 镀铬钢或不锈钢
4 聚氨酯杆密封圈
5 缓冲螺丝 镀锌钢
6 O型圈 NBR
7 钢制弹性环
8 钢制带PTFE轴承
9 聚氨酯材质的缓冲密封件
10 黄铜缓冲锥体
11 O型圈 NBR
12 固定螺钉 镀锌钢
13 磁铁 粘合铁氧体
14 铝制前活塞
15 聚氨酯活塞密封件
16 乙缩醛树脂后活塞
17 O型圈 NBR
18 钢制定位螺钉
19 镀锌钢螺母
20 聚氨酯缓冲密封件
21 后头部 压铸铝
22 固定螺钉 镀锌钢
23 管子 阳极氧化铝
24 前头部 压铸铝
流体
经过过滤和润滑的压缩空气以及非润滑的空气。
运作方式
双作用的缓冲式磁性。
单一或贯穿式活塞杆磁性。
---
