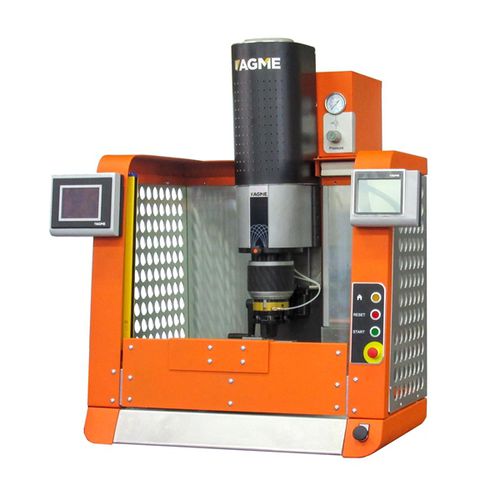

AGME RA-14型径向铆接机,具有过程控制和保护功能
过程:径向铆接
发力方式:气动
- 在400N/mm2的钢材中获得的最大头部直径:14mm
- 行程调整。5 - 50 mm
- 铆接电机功率: 1,5 Kw
- 最大铆接力:18,80 kN
- 最大空气压力:6巴
- 铆接时间控制:0-5秒
- 宽度x深度: 850 x 930 mm
- 手动调整铆头
- 手动润滑
AC-1质量保障系统
- 用AGME 1200监控系统和控制,有40个程序容量
- 压力和行程传感器
- 铆钉存在和铆钉高度控制
- 铆接过程中的压力控制
- 铆接工具磨损检测
- 控制整个铆钉的最终长度。
- 铆接件OK或NOK检测
- 从绝对的 "0"(铆头的静止位置)开始测量
RA C500电控柜
- 手动/半自动选择开关
- 5.6 "触摸屏和集成西门子PLC
- 可通过以太网与外部西门子PLC进行切换
- 400V,50HZ电压。可选择其他电压。
气动安装
- 带有过滤器和空气压力调节器的前控制面板 1,5 - 6 bar
- 5/2 24 VDC 电磁阀
- 空气流量调节器
保护措施
- 安全光电屏障
- 循环启动按钮
- CE证书
优势
- 对铆接过程进行最大程度的控制和监控
- 最大限度地保证和保护质量
- 铆接机库存充足
- 铆接技术的专业性(第一台AGME铆接机生产于1969年)。
---
