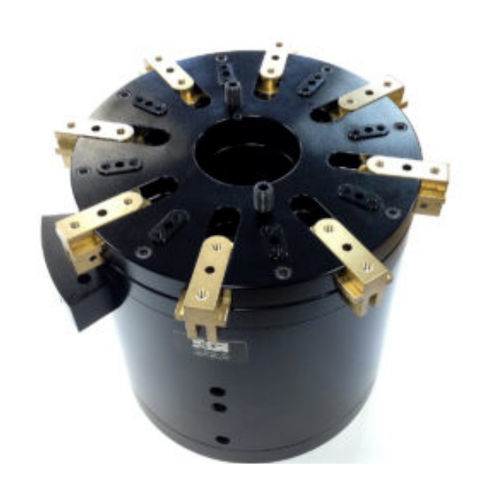

气动夹持器 AGP-10-OR

平行8爪紧凑型

特点和优点 *钳口由T型槽轴承支撑，以防止钳口破裂，并提供卓越的承重性能。 *展开式卡爪和顶出式卡爪有独立的活塞，提供精确的O型环放置时间。 *紧凑的设计，长的可调行程。真正的平行钳口运动，便于工具的使用和2.25英寸的通孔。 产品规格 每个钳口的抓取力为80 PSI [5.5 BAR] 。 展开式卡爪在80磅/平方英寸时有112-1230磅[每个]力。 喷射爪有750磅[合计]@80psi.的力。 时间。 关闭。 0.2秒 [0.2秒］ 打开：0.2秒 [0.2秒］ 压力范围。 低/高 30-100 PSI [2-7 BAR］ 温度范围。 低/高 -20°/180°F [-28°/80°C] 侧向运动：± 0.001 [.03 mm] 。 重复性从中心开始。 ± 0.002 [.06 mm] 负载能力。静态-动态 最大拉伸T 160磅 45磅 [711 n] [200 n］ 最大抗压强度C 160磅 45磅 [711 n] [200 n］ 最大扭矩Mx 400英寸/磅 100英寸/磅 [45 Nm] [12 Nm］ 最大力矩My 440 in/lb 120 in/lb [50 Nm] [13 Nm］ 最大力矩Mz 400 in/lb 100 in/lb [45 Nm] [12 Nm］ 材料。高强度，硬涂层 铝青铜合金，钢 重量：26磅[11.7公斤］ * [取决于在冲程周期的哪个位置进行测量。爪子展开或打开的越远，力就越大。这种指数式的力{弯曲}适用于所有AGP-OR机械手。此外，请记住这些是 "无 "摩擦的数字。每个应用都会有不同的动摩擦系数，这取决于手指的设计，{高度和长度}，在装配设备的设计阶段应考虑到这一点。］
