可在剧烈振动和高动态压力负荷的情况下使用
测量系统磨损小、防腐蚀,使用寿命更长
多种刻度可测量各种制冷剂
通过 DNV 和 GOSSTANDART 认证
应用

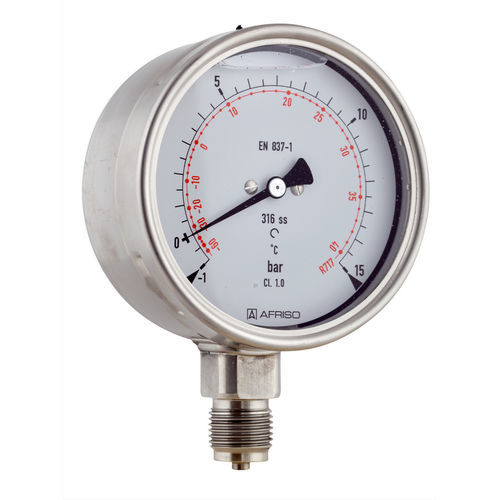

用于同时测量制冷工程中的蒸汽压力和温度。
!测量气体或蒸汽时,请遵守 "EN 837-2 选择标准 "表(见附录)!
技术数据
温标
用于冷却剂
R 717(NH3)
应用范围
静态负载
¾ x 满刻度值
动态负载
⅔ x 满刻度值
短期:
满刻度值
温度性能
测量系统温度偏离正常温度 20 °C 时的指示误差:
升温时 约 ± 0.4 %/10 K
温度下降时 约 ± 0.4 %/10 K
满刻度值
标准设计
连接方式
不锈钢 316Ti/316L,底部或底部背面
测量元件
不锈钢 316 Ti/316 L 布顿管
C "型管
机芯
黄铜
表盘
铝,白色
压力刻度盘标记为黑色
彩色温度刻度盘标记
指针
铝质,黑色
外壳
304 不锈钢,带防爆功能
压接式表圈
不锈钢 304
窗口
塑料
填充液体
甘油(99.5)
选项
用于其他制冷剂的温标
后法兰
夹子固定
3 孔固定,面板安装挡板(NG 63/100)
阻尼螺钉
特殊刻度
其他工艺连接
7/16 - 20 unf sae j513 (45°)
---
