数字数据收集器 DCS-211

可编程USB

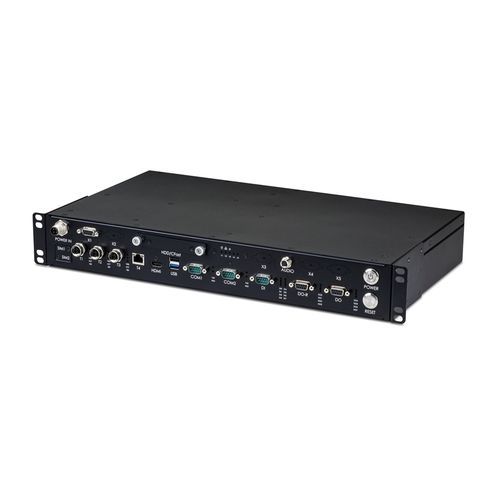

凌华19英寸DCS-211数据采集系统兼容1U或1.5U的外形尺寸，可快速部署在现有机架上。它具有8个隔离的数字输入（DI）通道，具有2.5KVrms的光电隔离，输入电压最高可达137.5V（标称电压为24V/36V/72V/110V）。有六个数字输出（DO）通道，分布在一个D-sub连接器中的四个无隔离的DO通道和两个隔离的DO通道，在一个单独的D-sub连接器中带有独立控制的内部集成继电器。 DCS-211使用英特尔Atom® x5-E3930处理器，并配以4GB DDR3L-1600MHz（可升级到8GB）。它还有四个GbE端口（1个RJ-45，3个M12，2KVrms隔离），两个通过前面板DB-9连接器的可编程RS-232/422/485串行端口，两个A型USB连接器（1个3.0，1个2.0），32GB内置eMMC 5.0存储（64GB可选），一个M.2 2280插槽用于 "M key "SATA SSD，以及前面板上用于热插拔2.5英寸SSD或CFast插槽的空间。 轨道系统集成商可以利用DCS-211的三个Mini PCIe插槽（2个PCIe + USB 2.0，1个USB 3.0），支持全尺寸或半尺寸模块，每个插槽有一个USIM。其中一个USIM插槽是板载的，另外两个可以从前面板上的盖子下面的外部访问。使用Mini PCIe插槽，DCS-211可以被配置为3G/4G/GPS/CAN/MVB以及GNSS。有四个预留的天线连接器开孔，支持用于蜂窝和Wi-Fi的三个RP-SMA连接器，以及用于GNSS的可选SMA连接器。
