数字I/O卡 PCIe-7360

PCIe可编程可配置

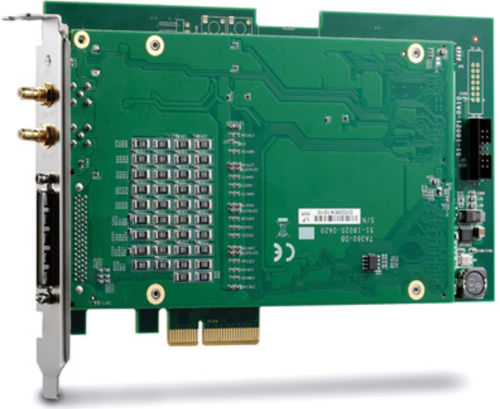

凌華科技的 PCIe-7360 是高速數位 I/O 板，支援 32 通道雙向平行 I/O 線。透過 x4 PCI Express® 介面可使用的資料傳輸率最高為 400 MB/s。時脈速度最高可支援 100 MHz 內部時脈或 200 MHz 外部時脈，非常適合高速和大規模的數位資料擷取或交換，如數位影像擷取、影片播放與 IC 測試。 I/O 連接埠配置與電平轉換 PCIe-7360 在初始開機狀態下，內建的 32 通道 I/O 線是輸入線。32 通道 I/O 線是雙向通道，可分割為四個群組，每個群組承載了 8 個通道，可獨立配置當作輸入或輸出連接埠使用。PCIe-7360 也支援軟體可選擇邏輯電平 1.8 V、2.5 V、3.3 V，所有的四個群組皆符合選擇的邏輯電平。在數位輸出模式中，當數位輸出通道停用時表示輸出為三態。可程式化 I/O 方向與邏輯電平提供彈性的介面，適用於被測器件 (DUT)。 最大資料傳輸速率 PCIe-7360 可支援高達 400 MB/s 的傳輸率、內部時脈速度最大 100 MHz 時資料寬度達 32 位元、外部時脈速度最大 200 MHz 時資料寬度達 8/16 位元。分散-收集匯流排主控 DMA、深度內建 8 k 樣本 FIFO 大小、x4 PCI Express® 介面三者的結合可保證在持續的高速資料處理期間沒有資料遺失。 相位延遲 PCIe-7360 的特色包括外部取樣時脈模式或內部取樣時脈模式的相位偏移，可最佳化高速資料傳輸應用的擷取/生成時機。取樣時脈的相位偏移支援最高 80 階的調整，也就是從 4.5° 到 355.5° 的相位偏移，可避免轉換狀態間的錯誤取樣，讓取樣時機變得有效且穩定。 12C & SPI 序列介面 PCIe-7360 的應用功能 I/O (AFI) 可設定為 I2C 或 SPI 主控節點。I2C 介面支援快速模式，並使用兩條雙向傳輸線，SCL（序列時脈）與 SDA（序列資料）。SPI 介面使用基於 SCK（序列時脈）、SI（序列資料輸入）、SO（序列資料輸出）與 CS（晶片選擇）的四線訊號。週邊裝置能直接透過 PCIe-7360 內建的 I2C 或 SPI 協定，搭配提供的 API 直接進行通訊。
