COM Express计算机模块 cExpress-KL series

Intel® Core i5Intel® Core i37th Generation Intel® Core™ i7

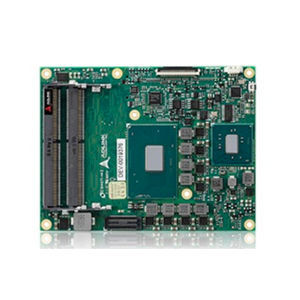

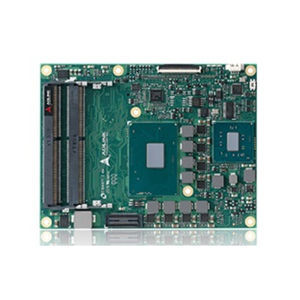

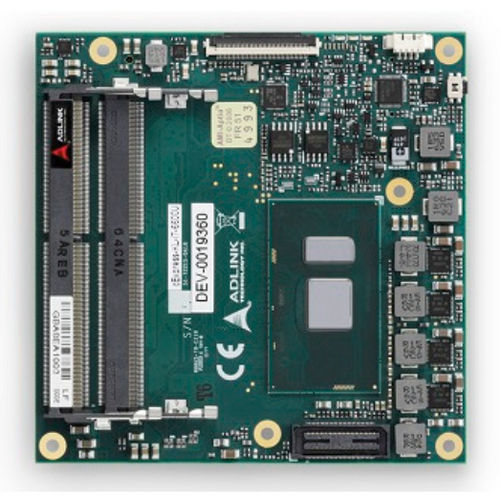

cExpress-KL 是 COM Express® COM.0 R2.1 Type 6 精簡型模組，搭載 64 位元第 7 代 Intel® Core™ i7/i5/i3 與 Intel® Celeron® Ultra-Low TDP 處理器（原名：「Kaby Lake U」），單一晶片上配備了 CPU、記憶體控制器、影像處理器及 I/O 集線器。 借助第 7 代 Intel® Core™ 與 Celeron™ 系統單晶片的優勢，cExpress-KL 使用了 Intel 可設定 TDP 超長產品週期解決方案，專為需要最佳處理效能、最佳顯示效能、最適切電源損耗的顧客所設計。 cExpress-KL 的特點包括支援 Intel® 超執行緒技術（高達 2 核心、4 執行緒）的處理器，以及雙堆疊 SODIMM 插槽上多達 32 GB 的非 ECC 1866/2133 MHz DDR4 雙通道記憶體，能提供絕佳的整體效能。 內建的 Intel® 第 9 代低功率顯示晶片規格包括 OpenGL 4.4/4.3、DirectX 11.3/11、Intel® Clear Video HD 技術、Advanced Scheduler 2.0、1.0、XPDM 支援，加上支援 AVC/VC1/MPEG2/HEVC/VP8/JPEG 硬體解碼器及 AVC/MPEG2/HEVC/VP8/JPEG 硬體編碼器的 DirectX Video Acceleration (DXVA2)。顯示輸出包括雙通道 18/24 位元 LVDS（組建選項所選的 eDP）與兩個支援 HDMI/DVI/DisplayPort 與 VGA（組建選項所選）的 DDI 連接埠。cExpress-KL 是專為需要處理高效能畫面的客戶所設計的，為了降低開發時間，他們傾向將系統的自訂核心邏輯外包。 cExpress-KL 的特色包括單一板載的 Gigabit Ethernet 連接埠、高達六個 PCIe Gen3 連接埠（組建選項）、四個 USB 3.0 連接埠、四個 USB 2.0 連接埠、三個 SATA 6Gb/s 連接埠。支援 SMBus 與 I2C。模組搭載 SPI AMI EFI BIOS 與 CMOS 備份，支援嵌入式功能，像是遠端主控台、CMOS 備份、硬體監測與看門狗計時器
