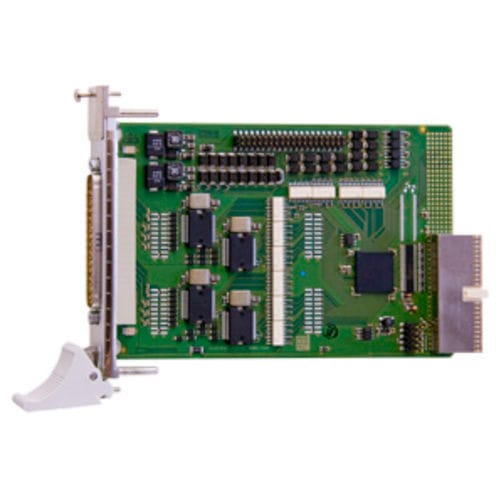

CompactPCI采集卡 CPCI-1564-5

数码控制

CompactPCI 5V 64 数字量 I/O 卡 CPCI-1564 有 32 个 24 V 数字量输入和 32 个 24 V 数字量输出。该卡特别适用于恶劣工业环境中的 I/O 控制、电机和灯的开/关监控等应用。32 路输出（11-36 V）每通道输出电流为 500 mA，上电时复位为 "0"。该卡的光电隔离电压高达 1000 V。 特点 紧凑型 PCI 5V 输入 32 个 24 V 光隔离数字输入端，包括 16 个可中断输入端和 3 个计数器输入端 输入分为 4 组，每组 8 个通道，每组都有自己的接地线 反向电压保护 所有输入均经过滤波 输出 32 个光隔离数字输出，11 V 至 36 V 每通道输出电流 500 mA 用于将输出复位为 "0 "的看门狗 开机时，输出复位为 "0" 8 个输出端总电流 1.85 A 每个输出端最大短路电流 1.7 A 电子保险丝 过温和过压保护 24 V 电源输出，带保护二极管和滤波器 外部 24 V 电源经过屏蔽和滤波 外部电源电压低于 7 V 时的关机逻辑 安全功能 光学隔离 1000 V 蠕变距离 IEC 61010-1 防止快速瞬变（突发）、过压、静电放电和高频 EMI 通过计数器、定时器启动中断 输入和输出独立接地线 应用 信号切换 工业数字 I/O 控制 PLC 耦合 机电继电器接口 自动测试设备 电机、灯的开/关监控 看门狗 机器接口
